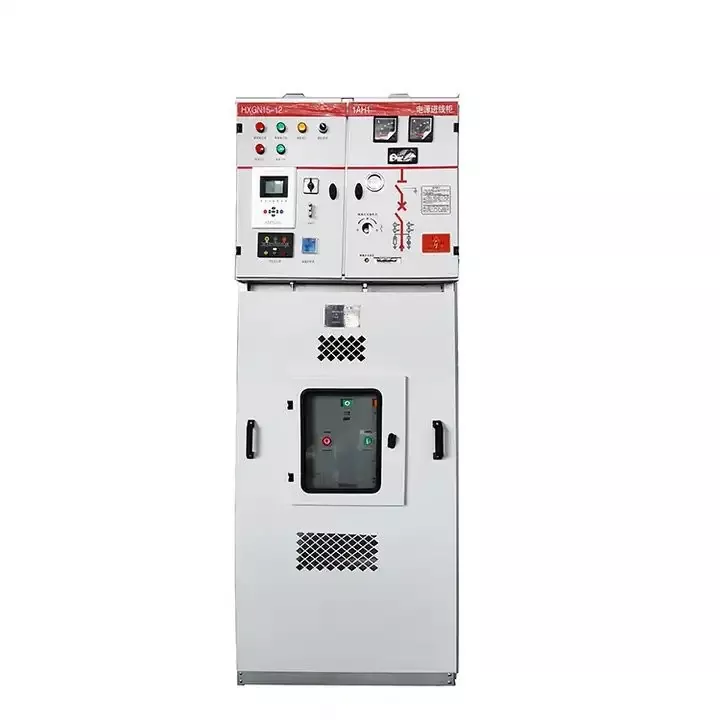

ວົງແຫວນແຮງດັນສູງ 12KV Sf6 Main Unit Switchgear

ໃນຖານະເປັນຜູ້ຜະລິດແລະຜູ້ສະຫນອງໃນປະເທດຈີນ, ພວກເຮົາສະເຫນີ custom 12KV Sf6 High Voltage Ring Main Unit Switchgear ທີ່ມີຄຸນນະພາບສູງແຕ່ໃນລາຄາຖືກສໍາລັບຜູ້ຄ້າສົ່ງ. ໄດ້ແຮງດັນສູງ RMUປະກອບດ້ວຍຕູ້ຫຸ້ມດ້ວຍໂລຫະທີ່ມີລະດັບການປົກປ້ອງສູງທີ່ສຸດ, ປ້ອງກັນຄວາມຊຸ່ມຊື່ນຈາກພາຍນອກເຂົ້າໄປໃນຕູ້ຢ່າງມີປະສິດທິພາບແລະດັ່ງນັ້ນຈຶ່ງຍືດອາຍຸການຮັບໃຊ້ຂອງອົງປະກອບ. ໂຄງສ້າງໂດຍລວມໄດ້ຖືກສ້ອມແຊມ, ເຮັດໃຫ້ມັນສະດວກສໍາລັບຜູ້ປະຕິບັດງານໃນການນໍາໃຊ້ໃນຂະນະທີ່ຍັງຫຼຸດຜ່ອນຄວາມຕ້ອງການສໍາລັບການບໍາລຸງຮັກສາເລື້ອຍໆ. ຕູ້ປະກອບດ້ວຍຫຼາຍພາກສ່ວນ, ລວມທັງຊ່ອງ busbar ແລະຊ່ອງປະທັບຕາສໍາລັບ busbar ຕົ້ນຕໍ, ຊ່ອງອຸປະກອນສໍາລັບການຕິດຕັ້ງ relay, ແລະສຸດທ້າຍຊ່ອງສາຍທີ່ຮັບຜິດຊອບສໍາລັບການເຊື່ອມຕໍ່ສາຍເຂົ້າແລະຂາອອກ. ຊ່ອງປິດປະທັບຕາແມ່ນມີອຸປະກອນສະຫຼັບສໍາລັບການດໍາເນີນງານເຊັ່ນ: ການເຊື່ອມຕໍ່ແລະການໂດດດ່ຽວ, ເຮັດໃຫ້ມັນເປັນມິດກັບຜູ້ປະຕິບັດງານ.

The 12KV Sf6 High Voltage Ring Main Unit Switchgear ໃຊ້ sulfur hexafluoride ສໍາລັບການ insulation, ມີໂຄງສ້າງທີ່ຂ້ອນຂ້າງງ່າຍດາຍແລະປະສິດທິພາບຄ່າໃຊ້ຈ່າຍສູງ. ອົງປະກອບພາຍໃນຕູ້ສາມາດເລືອກໄດ້ຕາມຄວາມຕ້ອງການຕົວຈິງ, ແລະຕູ້ສາມາດຖືກລວມເຂົ້າກັນເພື່ອສ້າງເປັນລະບົບເຄືອຂ່າຍວົງແຫວນຫຼາຍວົງຈອນ. ປະລິມານລວມແມ່ນຂ້ອນຂ້າງຫນາແຫນ້ນ, ເຮັດໃຫ້ມັນເຫມາະສົມສໍາລັບສວນອຸດສາຫະກໍາ, ສະລັບສັບຊ້ອນການຄ້າ, ແລະພື້ນທີ່ອື່ນໆ.

ພາລາມິເຕີ

ສະພາບແວດລ້ອມການດໍາເນີນງານ

1. ລະດັບອຸນຫະພູມການເຮັດວຽກປົກກະຕິແມ່ນ -40 ° C ຫາ +55 ° C. ຖ້າອຸນຫະພູມເກີນຂອບເຂດນີ້, ການປັບແຕ່ງຕ້ອງຖືກປຶກສາຫາລືກັບ LUGAO.

2. ຄວາມຊຸ່ມຊື່ນພີ່ນ້ອງປົກກະຕິຄວນຈະຫນ້ອຍກວ່າ 95%.

3. ລະດັບຄວາມສູງຂອງການປະຕິບັດມາດຕະຖານແມ່ນຫນ້ອຍກວ່າ 4,000 ແມັດ.

4. ໃນລະຫວ່າງການຕິດຕັ້ງ, ຕູ້ຕ້ອງບໍ່ອຽງ; ມັນຄວນຈະຖືກຈັດໃສ່ຕັ້ງຊື່ແລະພື້ນຖານໄດ້ leveled.

5. switchgear ຈະຕ້ອງບໍ່ຈົມຢູ່ໃນນ້ໍາສໍາລັບໄລຍະເວລາຂະຫຍາຍ.

6. ຮັກສາຫ່າງຈາກພື້ນທີ່ທີ່ມີການກັດກ່ອນຂອງກ໊າຊເຄມີ ຫຼື ອັນຕະລາຍຈາກລະເບີດ.

ຄຸນສົມບັດ

ຝາປິດຂອງຫນ່ວຍບໍລິການ, ປະຕູເຂົ້າ, ແລະຫ້ອງຊັ້ນເທິງໄດ້ຮັບການສີດພົ່ນທີ່ຊັດເຈນ, ຮັບປະກັນການສໍາເລັດຮູບທີ່ທົນທານ, ປ້ອງກັນທີ່ເປັນເອກະພາບເຊິ່ງປົກປ້ອງການກັດກ່ອນຂອງສິ່ງແວດລ້ອມແລະການສວມໃສ່ກົນຈັກ. ຕູ້ທັງໝົດລວມເອົາແຖບພື້ນດິນຕົ້ນຕໍທີ່ອອກແບບມາເພື່ອເປີດພື້ນດິນທີ່ປອດໄພໃກ້ກັບໂຄງປະກອບໂຄງສ້າງຂອງຕູ້. ອົງປະກອບຂອງໂລຫະ - ລວມທັງສະວິດຂອງດິນແລະກົນໄກ interlocking - ຖືກຜູກມັດຢ່າງລະມັດລະວັງກັບ busbar ພື້ນດິນ, ໃນຂະນະທີ່ການເຊື່ອມຕໍ່ braid ທອງແດງຖືກນໍາໃຊ້ຢູ່ໃນຂໍ້ຕໍ່ screw-fasted ເພື່ອຮັບປະກັນຄວາມຕໍ່ເນື່ອງຂອງໄຟຟ້າແລະການແຜ່ກະຈາຍຂອງປະຈຸບັນຄວາມຜິດ.

ເພື່ອຫຼຸດຜ່ອນຄວາມກົດດັນພາຍໃນແລະຄວາມສ່ຽງທີ່ກ່ຽວຂ້ອງກັບ arc, ແຜງລະບາຍຄວາມກົດດັນໄດ້ຖືກປະສົມປະສານຍຸດທະສາດເຂົ້າໄປໃນໂຄງສ້າງຫລັງຂອງຕູ້, ຖືກອອກແບບມາເພື່ອຄວບຄຸມການປ່ອຍອາຍແກັສຢ່າງປອດໄພໃນສະຖານະການຄວາມຜິດທີ່ຫາຍາກ. ຊ່ອງໃສ່ busbar ເທິງແມ່ນຮັບປະກັນດ້ວຍ screws ທົນທານຕໍ່ tamper, ອະນຸຍາດໃຫ້ເຂົ້າເຖິງພາຍນອກໄດ້ງ່າຍສໍາລັບການເຊື່ອມຕໍ່ busbar ໃນລະຫວ່າງການຕິດຕັ້ງຫຼືບໍາລຸງຮັກສາ. ສະພາການອຸປະກອນເສີມດ້ານເທິງສະເຫນີທາງເລືອກໃນການຕັ້ງຄ່າທີ່ຫຼາກຫຼາຍ, ຮອງຮັບຕັນ terminal, ໂມດູນຄວບຄຸມ, ແລະອົງປະກອບອື່ນໆ. ໂດຍການຍົກລະດັບຊ່ອງຍ່ອຍນີ້, ການອອກແບບຈະເພີ່ມປະສິດທິພາບພື້ນທີ່ສໍາລັບລະບົບປ້ອງກັນ relay, ເພີ່ມປະສິດທິພາບການເຮັດວຽກ.

ໂດຍສະເພາະແມ່ນ, ສະຫຼັບການພັກຜ່ອນການໂຫຼດແລະສະວິດ grounding ມີກົນໄກ interlocking modular, ໃນຂະນະທີ່ສະຫຼັບດິນແລະປະຕູເຂົ້າໃຊ້ລະບົບ interlock ໃນທາງບວກ. ໂດຍຜ່ານລໍາດັບການດໍາເນີນງານທີ່ກໍານົດ - ການປິດປະຕູ, ການຕິດສະຫວິດຂອງດິນ, ແລະການເປີດໃຊ້ສະຫວິດການແບ່ງການໂຫຼດ - ການທໍາງານ interlock ອັດຕະໂນມັດແມ່ນບັນລຸໄດ້. ເຫດຜົນຕາມລໍາດັບນີ້ຊ່ວຍຫຼຸດຜ່ອນຄວາມຜິດພາດໃນການດໍາເນີນງານ, ປ້ອງກັນການເຂົ້າເຖິງທີ່ບໍ່ໄດ້ຮັບອະນຸຍາດໃນລະຫວ່າງການດໍາເນີນການສົດ, ແລະເສີມສ້າງອະນຸສັນຍາຄວາມປອດໄພຂອງລະບົບໂດຍລວມ, ຮັບປະກັນການປະຕິບັດຕາມມາດຕະຖານຄວາມປອດໄພອຸດສາຫະກໍາທີ່ເຂັ້ມງວດ.
