ການກະຈາຍພະລັງງານທີ່ໜ້າເຊື່ອຖື, ວ່ອງໄວ, ແລະ ປອດໄພ ແມ່ນເງື່ອນໄຂເບື້ອງຕົ້ນສຳລັບການເຕີບໂຕທາງດ້ານເສດຖະກິດ ແລະ ຄວາມກ້າວໜ້າຂອງສັງຄົມ. ໃນທົ່ວພື້ນຖານໂຄງລ່າງໃນຕົວເມືອງ, ສິ່ງອໍານວຍຄວາມສະດວກອຸດສາຫະກໍາ, ໂຄງການພະລັງງານທົດແທນ, ແລະການນໍາໃຊ້ພະລັງງານສຸກເສີນ, ວິສະວະກອນແລະຜູ້ພັດທະນາໂຄງການເພີ່ມຂຶ້ນຮຽກຮ້ອງໃຫ້ມີການແກ້ໄຂການແຈກຢາຍທີ່ຫຼຸດຜ່ອນໄລຍະເວລາການກໍ່ສ້າງພົນລະເຮືອນ, ຄວາມສ່ຽງຕໍ່ໂຄງການທັງຫມົດຫຼຸດລົງ, ແລະຮັກສາຄວາມປອດໄພໃນການດໍາເນີນງານສູງສຸດ.
The Box-Type Transformer Substation — ເອີ້ນກັນວ່າ ສະຖານີຍ່ອຍຂະໜາດກະທັດຮັດ ຫຼື ສະຖານີຍ່ອຍສຳເລັດຮູບ — ຕອບສະໜອງຄວາມຕ້ອງການນີ້ດ້ວຍໂຮງງານທີ່ປະກອບ, ທົດສອບກ່ອນການປະກອບອຸປະກອນທີ່ປະສົມປະສານກັບສະວິດເຊີງແຮງດັນກາງ (MV), ໝໍ້ແປງໄຟຟ້າ, ແລະອຸປະກອນກະຈາຍແຮງດັນຕໍ່າ (LV) ພາຍໃນບ່ອນດຽວທີ່ປ້ອງກັນສະພາບອາກາດ. ການກໍາຈັດຄວາມຕ້ອງການຂອງອາຄານສະຖານີຍ່ອຍແບບດັ້ງເດີມ, ສະຖານີຍ່ອຍຂອງກ່ອງສາມາດຕິດຕັ້ງໃສ່ຝາອັດປາກຂຸມທີ່ກຽມໄວ້, ພະລັງງານ, ແລະຖືກຈັດໃສ່ໃນການບໍລິການໃນສ່ວນຫນຶ່ງຂອງເວລາທີ່ຕ້ອງການໂດຍວິທີການແບບດັ້ງເດີມ.
Lugao Power Co., Ltd. ແມ່ນຜູ້ຊ່ຽວຊານຊັ້ນນໍາໃນປະເທດຈີນໃນສະຖານີໄຟຟ້າຍ່ອຍປະເພດກ່ອງ, ສະເຫນີຜະລິດຕະພັນທັງປະເພດເອີຣົບ (ມາດຕະຖານ IEC) ແລະປະເພດອາເມລິກາ (ມາດຕະຖານ ANSI / IEEE). ຮູບແບບໂຮງງານໂດຍກົງຂອງບໍລິສັດ, ການປະຕິບັດຕາມມາດຕະຖານຫຼາຍ, ແລະຄວາມສາມາດດ້ານວິສະວະກໍາທີ່ກໍາຫນົດເອງທີ່ເຂັ້ມແຂງເຮັດໃຫ້ມັນເປັນຄູ່ຮ່ວມງານ OEM ແລະຂາຍສົ່ງທີ່ເຊື່ອຖືໄດ້ສໍາລັບຜູ້ຮັບເຫມົາ EPC, ສາທາລະນະ, ຜູ້ພັດທະນາອຸດສາຫະກໍາ, ແລະເຈົ້າຂອງໂຄງການພະລັງງານທົດແທນໃນທົ່ວໂລກ.
ເອກະສານສີຂາວນີ້ສະຫນອງການວິເຄາະດ້ານວິຊາການແລະການຄ້າທີ່ສົມບູນແບບຂອງສະຖານີຍ່ອຍຫມໍ້ແປງປະເພດກ່ອງ: ການຈັດປະເພດຜະລິດຕະພັນ, ຫຼັກການວິສະວະກໍາ, ມາດຕະຖານການປະຕິບັດ, ຄໍາແນະນໍາຄໍາຮ້ອງສະຫມັກ, ການປະຕິບັດຕາມມາດຕະຖານ, ແລະວິທີການຕັດສິນໃຈຈັດຊື້. ມັນມີຈຸດປະສົງເປັນເອກະສານອ້າງອີງສໍາລັບວິສະວະກອນໄຟຟ້າ, ຜູ້ຈັດການໂຄງການ, ຜູ້ຊ່ຽວຊານດ້ານການຈັດຊື້, ແລະຜູ້ຕັດສິນໃຈດ້ານວິຊາການ.
ການຊົມໃຊ້ພະລັງງານທົ່ວໂລກຄາດວ່າຈະເຕີບໂຕຢູ່ທີ່ 2.4–3.1% ຕໍ່ປີໃນປີ 2035, ໂດຍການຂະຫຍາຍຕົວອຸດສາຫະກໍາ, ການຂະຫຍາຍຕົວຂອງປະຊາກອນໃນຕົວເມືອງ, ການນໍາໃຊ້ຍານພາຫະນະໄຟຟ້າ, ແລະການເຊື່ອມໂຍງຂອງແຫຼ່ງພະລັງງານທົດແທນແຈກຢາຍ. ວິທີການກໍ່ສ້າງສະຖານີຍ່ອຍແບບດັ້ງເດີມ - ຕ້ອງການໂຄງສ້າງພົນລະເຮືອນແບບຖາວອນ, ໄລຍະເວລາການອະນຸຍາດທີ່ຂະຫຍາຍ, ແລະທີມງານຕິດຕັ້ງຂະຫນາດໃຫຍ່ - ແມ່ນບໍ່ເຫມາະສົມກັບຄວາມໄວແລະຄວາມຍືດຫຍຸ່ນທີ່ຕ້ອງການໂດຍການສົ່ງໂຄງການທີ່ທັນສະໄຫມ.
ຂະນະດຽວກັນ, ຄວາມຄາດຫວັງດ້ານຄວາມປອດໄພແລະຄວາມໜ້າເຊື່ອຖືຈາກລະບົບສາທາລະນູປະໂພກ ແລະ ອົງການຄຸ້ມຄອງກໍຍັງສືບຕໍ່ເພີ່ມຂຶ້ນ. ເຫດການຕ່າງໆ ເຊັ່ນ: ອຸບປະກອນຂັດຂ້ອງເນື່ອງຈາກການປົກປ້ອງສິ່ງແວດລ້ອມບໍ່ພຽງພໍ, ເຫດການໄຟສາຍຈາກຊິ້ນສ່ວນທີ່ມີຊີວິດທີ່ເປີດເຜີຍ, ແລະການປົນເປື້ອນນໍ້າມັນຈາກອຸປະກອນທີ່ເກົ່າແກ່ ລ້ວນແລ້ວແຕ່ເຮັດໃຫ້ການຫັນປ່ຽນໄປສູ່ສະຖາປັດຕະຍະກຳການແຈກຢາຍແບບປະສົມປະສານ, ໂຮງງານຜະລິດ ແລະ ຫຸ້ມຫໍ່.
ຕະຫຼາດສະຖານີຍ່ອຍຂະໜາດກະທັດຮັດ/ປະເພດກ່ອງທົ່ວໂລກມີມູນຄ່າປະມານ 13.5 ຕື້ໂດລາສະຫະລັດ ໃນປີ 2023 ແລະຄາດວ່າຈະເຕີບໂຕໃນອັດຕາ CAGR ຂອງ 7.2–8.5% ຈົນຮອດປີ 2030. ຕົວເລກການຂະຫຍາຍຕົວທີ່ສຳຄັນລວມມີ:
| ພາກພື້ນ | ມູນຄ່າ 2023 | 2030 ພະຍາກອນ | CAGR | Key Driver |
|---|---|---|---|---|
| ອາຊີ-ປາຊີຟິກ | USD 5.4 B | USD 9.8 B | 8.9% | ອຸດສາຫະກຳ, RE |
| ເອີຣົບ | USD 3.1 B | USD 5.1 B | 7.4% | ຄວາມທັນສະໄຫມຂອງຕາຂ່າຍໄຟຟ້າ |
| ອາເມລິກາເຫນືອ | USD 2.6 B | USD 4.2 B | 7.1% | ການທົດແທນອິນຟາອາຍຸ |
| MEA ແລະອາເມລິກາລາຕິນ | USD 2.4 B | USD 4.5 B | 9.4% | ໂຄງການໄຟຟ້າ |
ຕາຕະລາງ 1 — ຕະຫຼາດສະຖານີຍ່ອຍປະເພດກ່ອງທົ່ວໂລກຕາມພາກພື້ນ, 2023–2030
A ສະຖານີໄຟຟ້າຍ່ອຍປະເພດກ່ອງ(ຍັງເອີ້ນວ່າສະຖານີຍ່ອຍຂະໜາດກະທັດຮັດ, ສະຖານີຍ່ອຍທີ່ເຮັດສຳເລັດຮູບ, ຫຼື ສະຖານີຍ່ອຍຊຸດ) ແມ່ນໂຮງງານປະກອບ, ໜ່ວຍກະຈາຍພະລັງງານທີ່ຜ່ານການທົດສອບກ່ອນການປະກອບຢ່າງເຕັມຮູບແບບທີ່ປະສົມປະສານສາມອົງປະກອບທີ່ມີປະໂຫຍດພາຍໃນບ່ອນປ້ອງກັນອາກາດອັນດຽວ:
ການປະກອບໂຮງງານເຮັດໃຫ້ແນ່ໃຈວ່າສາຍພາຍໃນ, ການເຊື່ອມຕໍ່ busbar, ການຕັ້ງຄ່າ relay ປ້ອງກັນ, ແລະສ່ວນຕິດຕໍ່ພົວພັນລະຫວ່າງອົງປະກອບແມ່ນສໍາເລັດ, ການທົດສອບ, ແລະຢັ້ງຢືນກ່ອນທີ່ຈະຈັດສົ່ງ. ວຽກງານຢູ່ສະຖານທີ່ແມ່ນຫຼຸດລົງເປັນການກະກຽມພື້ນຖານຂອງພົນລະເຮືອນ, ການຢຸດສາຍເຄເບີນ MV/LV, ການລົງພື້ນດິນ, ແລະພະລັງງານ.
ສະຖານີຍ່ອຍປະເພດກ່ອງຖືກຈັດປະເພດຢ່າງກວ້າງຂວາງເປັນສອງຄອບຄົວອອກແບບ, ສະທ້ອນໃຫ້ເຫັນປະເພນີວິສະວະກໍາທີ່ແຕກຕ່າງກັນແລະຄວາມມັກມາດຕະຖານພາກພື້ນ:
| ຂະໜາດ | ປະເພດເອີຣົບ | ປະເພດອາເມລິກາ |
|---|---|---|
| ມາດຕະຖານ | IEC 62271, IEC 60076-11 | ANSI/IEEE C57, C37 Series |
| ການປ່ຽນ MV | ສະຫຼັບເກຍສູນຍາກາດ CB ຫຼື SF₆ | Fuse + Load Break Switch (LBS) |
| ໝໍ້ແປງ | ປະເພດແຫ້ງ (ມັກ) ຫຼືແຊ່ນ້ໍາມັນ | ແຊ່ນ້ໍາມັນ (ມາດຕະຖານ) |
| ພາກພື້ນເປົ້າຫມາຍ | ເອີຣົບ, ຈີນ, ຕາເວັນອອກກາງ, ອາຊີປາຊີຟິກ, ອາຟຣິກາ | ອາເມລິກາເໜືອ, ອາເມລິກາລາຕິນ, ບາງສ່ວນຂອງອາຊີ ແລະ ອາຟຣິກາ |
ຕາຕະລາງ 2 — ປະເພດເອີຣົບທຽບກັບອາເມລິກາ: ການຈັດປະເພດລະດັບສູງສຸດ
ສະຖານີຍ່ອຍກ່ອງປະເພດເອີຣົບຮັບຮອງເອົາໂຄງຮ່າງສາມຊ່ອງແບບໂມດູລາ ພາຍໃນບ່ອນຫຸ້ມດ້ວຍເຫຼັກກ້າ ຫຼືສະແຕນເລດ. ສາມຫ້ອງ - MV switchgear, transformer, ແລະການແຜ່ກະຈາຍ LV - ຖືກແຍກອອກທາງຮ່າງກາຍໂດຍຝາ partition ພາຍໃນ, ສະຫນອງການບັນຈຸຄວາມຜິດ arc ແລະເຮັດໃຫ້ການເຂົ້າເຖິງເອກະລາດສໍາລັບການບໍາລຸງຮັກສາໂດຍບໍ່ມີການ de-energising ພາກສ່ວນທີ່ຢູ່ຕິດກັນ.

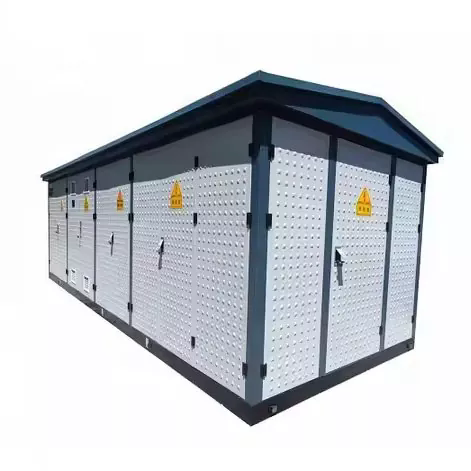

ຮູບທີ 1 — ສະຖານີຍ່ອຍກ່ອງປະເພດເອີຣົບ
ຊ່ອງ MV ຮອງຮັບໄດ້ທັງ Ring Main Unit (RMU) ຫຼື ແຜງ MV ແຕ່ລະອັນຂຶ້ນກັບ topology ການສະຫນອງ (radial ຫຼື ring feeder). ສອງເທກໂນໂລຍີ switchgear ຕົ້ນຕໍແມ່ນໃຊ້:
| ເຕັກໂນໂລຊີ | ລາຍລະອຽດ |
|---|---|
| ເຄື່ອງຕັດວົງຈອນສູນຍາກາດ (VCB) | ຂັດຂວາງຄວາມຜິດແລະການໂຫຼດກະແສໃນຂວດຂັດຂວາງສູນຍາກາດ. ສະຫນອງຄວາມອົດທົນສູງ (10,000+ ຮອບວຽນປະຕິບັດງານ), ການລ້າງຄວາມຜິດໄດ້ໄວ (<50 ms), ແລະເປັນ SF₆ ທີ່ບໍ່ມີ - ເປັນທີ່ນິຍົມຫລາຍຂຶ້ນພາຍໃຕ້ກົດລະບຽບສິ່ງແວດລ້ອມ. |
| SF₆ ສະຫຼັບເກຍທີ່ມີສນວນແກັສ (GIS) | ໃຊ້ອາຍແກັສ hexafluoride sulfur ສໍາລັບ arc quenching ແລະ insulation. ຫນາແຫນ້ນທີ່ສຸດແລະເຊື່ອຖືໄດ້ສູງ. ໝາຍເຫດ: SF₆ ແມ່ນອາຍແກັສເຮືອນແກ້ວທີ່ມີທ່າແຮງ (GWP ~ 23,500) ແລະ ການນຳໃຊ້ຂອງມັນແມ່ນຂຶ້ນກັບກົດລະບຽບດ້ານສິ່ງແວດລ້ອມທີ່ເຄັ່ງຄັດຢູ່ໃນ EU ແລະບ່ອນອື່ນໆ. |
| Ring Main Unit (RMU) | ອຸປະກອນສະຫຼັບການປິດບັງ, ກັນອາຍແກັສຈາກໂຮງງານ (SF₆ ຫຼືສູນຍາກາດ) ສົມທົບການສະຫຼັບການໂຫຼດ ແລະ ຟິວປ້ອງກັນຢູ່ໃນຫນ່ວຍບໍລິການທີ່ຫຸ້ມດ້ວຍໂລຫະທີ່ຫນາແຫນ້ນ. ເຫມາະສໍາລັບເຄືອຂ່າຍການແຈກຢາຍ ring-feeder. |
MV switchgear ໃຫ້ຟັງຊັນປ້ອງກັນທີ່ຕ້ອງການທັງໝົດ: overcurrent (ANSI 51), earth fault (ANSI 51N/67N), and differential protection where stated. ການປະຕິບັດຕາມ IEC 62271-200 ຮັບປະກັນການຈັດປະເພດຄວາມຜິດຂອງ Arc (IAC — Internal Arc Classified) ສໍາລັບການປົກປ້ອງບຸກຄະລາກອນ.
ອ່າວການຫັນເປັນຂອງສະຖານີຍ່ອຍປະເພດເອີຣົບທົ່ວໄປທີ່ສຸດຮອງຮັບການຫັນເປັນປະເພດແຫ້ງ resin cast (SCB ຊຸດ), ເຖິງແມ່ນວ່າຫນ່ວຍບໍລິການແຊ່ນ້ໍາຍັງຖືກນໍາໃຊ້. ຄວາມຕ້ອງການສໍາລັບປະເພດແຫ້ງໃນສະຖານີຍ່ອຍປະເພດເອີຣົບສອດຄ່ອງກັບຂໍ້ໄດ້ປຽບຄວາມປອດໄພຂອງໄຟໄຫມ້ທີ່ສໍາຄັນສໍາລັບການຕິດຕັ້ງໃນຕົວເມືອງ, ການຄ້າ, ແລະພາຍໃນທີ່ໃກ້ຄຽງ. ຄຸນລັກສະນະທີ່ສໍາຄັນ:
LV compartment ມີກະດານກະຈາຍ LV ຫຼັກທີ່ມີເຄື່ອງຕັດວົງຈອນ molded case (MCCBs) ຫຼືເຄື່ອງຕັດວົງຈອນອາກາດເປີດ (ACBs) ໃນ feeders ຂາອອກ, ການວັດແທກພະລັງງານ, ຕົວເກັບປະຈຸການແກ້ໄຂປັດໄຈພະລັງງານ (ທາງເລືອກ), ແລະການໂຕ້ຕອບສໍາລັບການຕິດຕາມກວດກາຫ່າງໄກສອກຫຼີກແລະການລວມ SCADA. ລະບົບ Busbar ແມ່ນຂະຫນາດສໍາລັບກະແສໄຟຟ້າທີ່ມີລະດັບຄວາມທົນທານຕໍ່ວົງຈອນສັ້ນທີ່ເຫມາະສົມຕໍ່ IEC 61439.
| ພາລາມິເຕີ | ຂອບເຂດຂໍ້ມູນຈໍາເພາະ |
|---|---|
| ລະດັບຄວາມອາດສາມາດ | 100 kVA – 2,500 kVA (ມາດຕະຖານ); ເຖິງ 6,300 kVA ພິເສດ |
| MV Voltage Class | 6 kV, 10 kV, 20 kV, 35 kV |
| ແຮງດັນຂາອອກ LV | 0.4 kV (3P+N), ກໍານົດເອງ |
| MV ສະຫຼັບອຸປະກອນ | ສູນຍາກາດ CB / SF₆ RMU / Load Break Switch |
| ປະເພດຫມໍ້ແປງ | ຢາງພາລາແບບແຫ້ງ (ຕາມທີ່ໃຈມັກ) ຫຼື ແຊ່ນ້ຳມັນ |
| ການຈັດອັນດັບວົງຈອນສັ້ນ | 16 kA / 20 kA / 25 kA (1 s) — ຕໍ່ IEC 62271 |
| ຫ້ອງຮຽນປົກປ້ອງ | ມາດຕະຖານ IP33D; IP44 / IP54 ກັບ enclosure ປັບປຸງ |
| ອຸນຫະພູມສະພາບແວດລ້ອມ | -25 °C ຫາ +40 °C ມາດຕະຖານ; -40°C ເວີຊັ່ນອາກຕິກສາມາດໃຊ້ໄດ້ |
| ລະດັບຄວາມສູງ | ສູງເຖິງ 1,000 ແມັດມາດຕະຖານ; ສະບັບ de-rated ສໍາລັບສູງເຖິງ 4,000 m |
| ມາດຕະຖານທີ່ນຳໃຊ້ໄດ້ | IEC 62271-202, IEC 60076-11, IEC 61439-1, GB/T 17467 |
| ການເຊື່ອມໂຍງ Smart Grid | IEC 61850 ການໂຕ້ຕອບການສື່ສານທີ່ມີຢູ່; SCADA ພ້ອມແລ້ວ |
ຕາຕະລາງ 3 — ສະຖານີຍ່ອຍກ່ອງປະເພດເອີຣົບ: ຕົວຊີ້ວັດດ້ານເຕັກນິກ
ປະເພດອາເມລິກາ (ຍັງເອີ້ນວ່າ Pad-Mounted ຫຼື Loop-Feed Transformer Substation) ແມ່ນຈໍາແນກໂດຍຮູບແບບພາຍໃນຮູບສາມລ່ຽມຫຼືເສັ້ນ, ມີຫ້ອງສະຫຼັບ MV ແລະພາກສ່ວນການວັດແທກ / ການແຈກຢາຍ LV ສາມາດເຂົ້າເຖິງໄດ້ຈາກດ້ານຫນ້າແລະດ້ານຂ້າງຕາມລໍາດັບ, ແລະຫມໍ້ແປງນ້ໍາມັນຝັງຢູ່ໃນພາກກາງ. ຕູ້ຫຸ້ມນອກແມ່ນປົກກະຕິແລ້ວເປັນຕູ້ເຫຼັກທີ່ທາສີດ້ວຍເຄື່ອງວັດແທກໜັກທີ່ທົນທານຕໍ່ການບິດເບືອນ, ປະຕູທີ່ສາມາດລັອກໄດ້, ອອກແບບມາສໍາລັບການຕິດຕັ້ງລະດັບພື້ນດິນເທິງແຜ່ນຊີມັງ.
ຮູບທີ 2 — ສະຖານີຍ່ອຍກ່ອງປະເພດອາເມລິກາ
ປະເພດອາເມລິກາໃຊ້ການປັບຄ່າສະຫຼັບ MV ແບບງ່າຍດາຍ ແລະປະຫຍັດກວ່າເມື່ອທຽບກັບປະເພດເອີຣົບ. ການຈັດວາງມາດຕະຖານປະກອບດ້ວຍ:
ການຕັ້ງຄ່ານີ້ສະຫນອງການປະສົມປະສານທີ່ຫນ້າສົນໃຈຂອງຄວາມງ່າຍດາຍ, ປະຫຍັດຄ່າໃຊ້ຈ່າຍ, ແລະຄວາມຫນ້າເຊື່ອຖື. ການຂາດອຸປະກອນເອເລັກໂຕຣນິກປ້ອງກັນທີ່ຊັບຊ້ອນຈະຫຼຸດຜ່ອນພາລະການບໍາລຸງຮັກສາແລະຄວາມຕ້ອງການທັກສະພິເສດ, ເຮັດໃຫ້ມັນເຫມາະສົມກັບຄໍາຮ້ອງສະຫມັກໃນເຂດທີ່ມີໂຄງສ້າງພື້ນຖານດ້ານແຮງງານທີ່ຈໍາກັດ.
ໝໍ້ແປງໄຟຟ້າໃນສະຖານີຍ່ອຍປະເພດອາເມລິກາແມ່ນເປັນໜ່ວຍທີ່ຝັງນ້ຳມັນ, ຜະນຶກເຂົ້າກັນ (ບໍ່ມີຕົວອະນຸລັກ). ການອອກແບບທີ່ຜະນຶກເຂົ້າກັນຢ່າງສົມບູນປ້ອງກັນບໍ່ໃຫ້ຄວາມຊຸ່ມຊື່ນເຂົ້າໄປໃນນ້ໍາມັນ, ກໍາຈັດສາເຫດຕົ້ນຕໍຂອງການເຊື່ອມໂຊມຂອງ insulation. ຄຸນລັກສະນະທີ່ສໍາຄັນ:
ພາກສ່ວນ LV ຂອງສະຖານີຍ່ອຍປະເພດອາເມລິກາແມ່ນງ່າຍດາຍກວ່າ, ໂດຍທົ່ວໄປແລ້ວປະກອບດ້ວຍ breaker ຕົ້ນຕໍຫຼື fused disconnect, socket meter ພະລັງງານ, ແລະການເຊື່ອມຕໍ່ສໍາລັບ LV feeders ຂາອອກ. ການແຈກຢາຍ LV ທີ່ມີຄວາມຊັບຊ້ອນຫຼາຍ (ຕົວປ້ອນຂໍ້ມູນອອກຫຼາຍ, ການແກ້ໄຂປັດໄຈພະລັງງານ, ການຕິດຕາມໄລຍະໄກ) ສາມາດຖືກລວມເຂົ້າກັນໄດ້ແຕ່ມີຫນ້ອຍໃນການຕັ້ງຄ່າມາດຕະຖານ.
| ພາລາມິເຕີ | ຂອບເຂດຂໍ້ມູນຈໍາເພາະ |
|---|---|
| ລະດັບຄວາມອາດສາມາດ | 75 kVA – 2,500 kVA (ມາດຕະຖານ); 3,750 kVA+ ມີການອອກແບບພິເສດ |
| MV Voltage Class | 5 kV, 15 kV, 25 kV, 35 kV (ANSI Class) |
| ແຮງດັນຂາອອກ LV | 120/240 V (ໄລຍະດຽວ), 208Y/120 V, 480Y/277 V, ຫຼື custom |
| MV ສະຫຼັບອຸປະກອນ | Bay-O-Net / ປະຈຸບັນຈໍາກັດ Fuse + Load Break Switch |
| ປະເພດຫມໍ້ແປງ | ແຊ່ນ້ຳມັນ, ຜະນຶກເຂົ້າກັນໄດ້ດ້ວຍເຊື້ອໄຟ (ONAN) |
| ເອກະສານຄັດຕິດ | ເຫລໍກສູງ, ເຄືອບຝຸ່ນ / ສີ polyurethane; ທົນທານຕໍ່ tamper |
| ຫ້ອງຮຽນປົກປ້ອງ | ມາດຕະຖານ NEMA 3R (ຝົນ & sleet ທົນທານຕໍ່); NEMA 4X ທາງເລືອກ |
| ການອອກແບບໜ້າຕາຍ | ແມ່ນແລ້ວ — ຕົວເຊື່ອມຕໍ່ສອກສໍາລັບການຕັດສາຍເຄເບີນ MV ແບບສໍາຜັດທີ່ປອດໄພ |
| ມາດຕະຖານທີ່ນຳໃຊ້ໄດ້ | ANSI/IEEE C57.12.26, C57.12.28, NEMA TR1, GB/T 17467 |
| Loop Feed | ມາດຕະຖານ — ສອງຕໍາແຫນ່ງສາຍ MV ເຂົ້າມາ (loop-feed ສາມາດ) |
ຕາຕະລາງ 4 — ສະຖານີຍ່ອຍກ່ອງປະເພດອາເມລິກາ: ຕົວຊີ້ວັດດ້ານເຕັກນິກ
ໃນຂະນະທີ່ທັງສອງປະເພດຜະລິດຕະພັນບັນລຸຈຸດປະສົງພື້ນຖານຂອງການແຜ່ກະຈາຍພະລັງງານທີ່ຫນາແຫນ້ນ, ສໍາເລັດຮູບ, ປັດຊະຍາການອອກແບບຂອງເຂົາເຈົ້າ, ຄວາມສາມາດໃນການປ້ອງກັນ, ຂໍ້ມູນຄ່າໃຊ້ຈ່າຍໃນວົງຈອນຊີວິດ, ແລະສະພາບແວດລ້ອມການນໍາໃຊ້ທີ່ເຫມາະສົມແມ່ນແຕກຕ່າງກັນຢ່າງຫຼວງຫຼາຍ. ຕາຕະລາງຂ້າງລຸ່ມນີ້ສະຫນອງການປຽບທຽບທີ່ມີໂຄງສ້າງເພື່ອສະຫນັບສະຫນູນການຕັດສິນໃຈເລືອກເຕັກໂນໂລຢີ.
| ເກນ | ປະເພດເອີຣົບ | ປະເພດອາເມລິກາ |
|---|---|---|
| ການປົກປ້ອງ MV | ການປົກປ້ອງ CB ຢ່າງເຕັມທີ່ກັບ relay; ການຈຳແນກຄວາມຜິດສູງ | Fuse-based; ງ່າຍດາຍ, ການຄັດເລືອກເຂດຄວາມຜິດຈໍາກັດ |
| ໝໍ້ແປງ | ປະເພດແຫ້ງທີ່ຕ້ອງການ - ປອດໄພຈາກໄຟ, ການບໍາລຸງຮັກສາຕໍ່າ | ແຊ່ນ້ໍາມັນ - ແຂງແຮງ, ປະຫຍັດຄ່າໃຊ້ຈ່າຍ, ພິສູດແລ້ວ |
| ຕົ້ນທຶນ | ສູງກວ່າ (ພຣີມຽມ 15–30% ທຽບກັບອາເມລິກາ) | ຕ່ໍາ - ປະຫຍັດສໍາລັບໂຄງການຈໍາກັດງົບປະມານ |
| Smart Grid ພ້ອມແລ້ວ | ທີ່ດີເລີດ - IEC 61850, SCADA, ການຄວບຄຸມໄລຍະໄກ | ພື້ນຖານ — ປັນຍາພື້ນເມືອງທີ່ຈໍາກັດ; ສາມາດຍົກລະດັບໄດ້ |
| ຄວາມປອດໄພໄຟ | ດີເລີດ (ຫມໍ້ແປງປະເພດແຫ້ງ, ປະເພດໄຟ F1) | ດີ - ການອອກແບບນ້ໍາມັນຜະນຶກເຂົ້າກັນ; ຕ້ອງການລະມັດລະວັງໄຟ |
| ບໍາລຸງຮັກສາ | ຕໍ່າຫຼາຍ — ປະເພດແຫ້ງບໍ່ຕ້ອງໃຊ້ນໍ້າມັນ | ປານກາງ - ການຕິດຕາມສະພາບນໍ້າມັນເປັນໄລຍະ |
| ການຕິດຕັ້ງ | ສັບສົນເລັກນ້ອຍ; ການແຕ່ງຕັ້ງຜູ້ຊ່ຽວຊານ | ງ່າຍດາຍ, ໄວ — ເຫມາະສົມສໍາລັບການນໍາໃຊ້ແຈກຢາຍ |
| ຄວາມທົນທານເກີນ | ດີ (ມີທາງເລືອກການລະບາຍອາກາດແບບບັງຄັບ) | ທີ່ດີເລີດ - ມະຫາຊົນຄວາມຮ້ອນນ້ໍາມັນຂະຫນາດໃຫຍ່ |
| ມາດຕະຖານປະຖົມ | IEC 62271-202 / GB/T 17467 | ANSI/IEEE C57.12.26 / C57.12.28 |
ຕາຕະລາງ 5 — ຢູໂຣບ ທຽບກັບ ສະຖານີຍ່ອຍຂອງອາເມຣິກາ: ການປຽບທຽບທີ່ສົມບູນ
ບໍ່ມີປະເພດໃດແມ່ນດີກວ່າທົ່ວໄປ. ປະເພດເອີຣົບສະຫນອງຄວາມສະຫລາດດ້ານການປົກປ້ອງທີ່ໃຫຍ່ກວ່າ, ຄວາມປອດໄພຂອງໄຟໄຫມ້, ແລະການຂະຫຍາຍຕາຂ່າຍໄຟຟ້າອັດສະລິຍະດ້ວຍຄ່າໃຊ້ຈ່າຍພິເສດ, ເຮັດໃຫ້ມັນເຫມາະສົມສໍາລັບສະພາບແວດລ້ອມໃນຕົວເມືອງ, ການຄ້າແລະການຄວບຄຸມ. ປະເພດອາເມລິກາສະຫນອງປະສິດທິພາບຄ່າໃຊ້ຈ່າຍທີ່ໂດດເດັ່ນແລະຄວາມງ່າຍດາຍໃນການນໍາໃຊ້ສໍາລັບສວນອຸດສາຫະກໍາ, ຕາຂ່າຍໄຟຟ້າເຂດຊານເມືອງ, ແລະໂຄງການທີ່ລະອຽດອ່ອນງົບປະມານ.
enclosure ແມ່ນສາຍທໍາອິດຂອງການປ້ອງກັນອຸປະກອນໄຟຟ້າພາຍໃນແລະເປັນຕົວແທນຂອງອົງປະກອບທີ່ສໍາຄັນຂອງຄວາມຫນ້າເຊື່ອຖືໃນໄລຍະຍາວ. ສະຖານີຍ່ອຍກ່ອງໄຟຟ້າ Lugao ໃຊ້ລໍາດັບຊັ້ນການກໍ່ສ້າງຕໍ່ໄປນີ້ຂຶ້ນກັບປະເພດຜະລິດຕະພັນແລະເງື່ອນໄຂສິ່ງແວດລ້ອມ:
| ປະເພດວັດສະດຸ | ລາຍລະອຽດ |
|---|---|
| Hot-Dip Galvanized (HDG) Steel | ການກໍ່ສ້າງພື້ນຖານສໍາລັບທຸກຫນ່ວຍງານມາດຕະຖານ. ການເຄືອບສັງກະສີສະຫນອງການຕໍ່ຕ້ານ corrosion ທີ່ດີເລີດ; ເຫມາະສໍາລັບສະພາບແວດລ້ອມອຸດສາຫະກໍາແລະຕົວເມືອງທົ່ວໄປ. ຊັ້ນສັງກະສີຕ່ໍາສຸດ: 85 μmຕໍ່ ISO 1461. |
| 304 / 316L ສະແຕນເລດ | ລະບຸໄວ້ສໍາລັບການນໍາໃຊ້ທາງທະເລ, ທະເລ, ສານເຄມີ, ຫຼືຄວາມຊຸ່ມຊື່ນສູງ. ເກຣດ 316L ໃຫ້ການຕໍ່ຕ້ານ chloride ດີກວ່າ. ມາດຕະຖານສໍາລັບສະຖານີຍ່ອຍໂຄງການພະລັງງານລົມນອກຝັ່ງ. |
| ອະລູມີນຽມ Alloy Enclosure | ທາງເລືອກທີ່ມີນ້ໍາຫນັກເບົາສໍາລັບສະຖານທີ່ທີ່ມີຂໍ້ຈໍາກັດນ້ໍາຫນັກຫຼືຂໍ້ຈໍາກັດດ້ານການຂົນສົ່ງ. ການສໍາເລັດຮູບດ້ານ Anodised ສະຫນອງການຕໍ່ຕ້ານ corrosion ໂດຍບໍ່ມີການສີ. |
| GRP / FRP Composite | ຕົວເລືອກໂພລີເມີເສີມແກ້ວສຳລັບແອັບພລິເຄຊັນທີ່ຕ້ອງການສິ່ງຫຸ້ມຫໍ່ທີ່ບໍ່ແມ່ນແມ່ເຫຼັກ, ບໍ່ເປັນຕົວນໍາ (ເຊັ່ນ: ຊຸດ MRI, ສະພາບແວດລ້ອມອີເລັກໂທຣນິກທີ່ລະອຽດອ່ອນ). |
ການປົກປັກຮັກສາ enclosure ກັບ particles ແຂງແລະນ້ໍາແມ່ນກໍານົດໂດຍລະຫັດ IP (IEC 60529). ມາດຕະຖານຂອງ Lugao ແລະລະດັບການປົກປ້ອງທີ່ປັບປຸງແມ່ນ:
| ຫ້ອງຮຽນ IP | ລະດັບການປົກປ້ອງ | ຄໍາຮ້ອງສະຫມັກທົ່ວໄປ |
|---|---|---|
| IP33D | ປ້ອງກັນຝຸ່ນ/ຝົນ (15° ສີດ). | ການຕິດຕັ້ງກາງແຈ້ງມາດຕະຖານ, ສະພາບອາກາດທົ່ວໄປ |
| IP44 | Splash-proof ຈາກທຸກທິດທາງ | ເຂດຊາຍຝັ່ງທະເລ, ເຂດຮ້ອນຝົນຕົກສູງ |
| IP54 | ປ້ອງກັນຂີ້ຝຸ່ນ + ກັນນໍ້າ | ສະພາບແວດລ້ອມອຸດສາຫະກໍາຂີ້ຝຸ່ນ, ສະພາບອາກາດທະເລຊາຍ |
| NEMA 3R | ຝົນ ແລະ ຝົນ (ມາດຕະຖານ ANSI/NEMA) | American-type ສໍາລັບໂຄງການອາເມລິກາເຫນືອ / ANSI |
ຕາຕະລາງ 6 — ຫ້ອງຮຽນການປົກປ້ອງ IP/NEMA ທີ່ສະໜອງໃຫ້ໂດຍ Lugao Power
ການຄຸ້ມຄອງຄວາມຮ້ອນທີ່ມີປະສິດຕິຜົນພາຍໃນ enclosure ເປັນສິ່ງຈໍາເປັນເພື່ອປ້ອງກັນການແກ່ກ່ອນໄວອັນຄວນຂອງ insulation ແລະຮັບປະກັນການດໍາເນີນງານພາຍໃນຂອບເຂດຈໍາກັດອຸນຫະພູມ. ສະຖານີຍ່ອຍ Lugao ຈ້າງ:
ການປະຕິບັດຕາມມາດຕະຖານສາກົນ ແລະ ລະດັບຊາດທີ່ບໍ່ເປັນທາງເລືອກ — ມັນເປັນພື້ນຖານຂອງການອະນຸມັດໂຄງການ, ຂໍ້ຕົກລົງເຊື່ອມຕໍ່ຜົນປະໂຫຍດ, ການຄຸ້ມຄອງປະກັນໄພ, ແລະການປົກປ້ອງຄວາມຮັບຜິດຊອບທາງດ້ານກົດໝາຍໄລຍະຍາວ. ຜະລິດຕະພັນ Lugao Power ໄດ້ຖືກອອກແບບ, ຜະລິດ, ແລະທົດສອບຕາມມາດຕະຖານມາດຕະຖານທີ່ນຳໃຊ້ໄດ້ຢ່າງເຕັມທີ່ສຳລັບຜະລິດຕະພັນປະເພດເອີຣົບ ແລະອາເມລິກາ.
| ມາດຕະຖານ | ຮ່າງກາຍ | ຂອບເຂດ |
|---|---|---|
| IEC 62271-202 | IEC | ສະຖານີຍ່ອຍ prefabricated ແຮງດັນສູງ / ແຮງດັນຕ່ໍາ - ມາດຕະຖານການອອກແບບຕົ້ນຕໍສໍາລັບປະເພດເອີຣົບ. |
| IEC 60076-11 | IEC | ໝໍ້ແປງໄຟຟ້າປະເພດແຫ້ງ — ປະສິດທິພາບຂອງໄຟ, ຫ້ອງຮຽນສະພາບອາກາດ/ສິ່ງແວດລ້ອມ, ການສນວນ. |
| IEC 62271-1 / -100 / -200 | IEC | ຂໍ້ມູນຈໍາເພາະທົ່ວໄປສໍາລັບ switchgear AC; ເຄື່ອງຕັດວົງຈອນ AC; ສະຫຼັບເກຍທີ່ມີໂລຫະ AC. |
| IEC 61439-1 / -2 | IEC | ການປະກອບສະວິດເກຍແຮງດັນຕ່ຳ ແລະ ເກຍຄວບຄຸມ — ການອອກແບບ ແລະ ການທົດສອບກະດານແຈກຢາຍ LV. |
| ANSI/IEEE C57.12.26 | IEEE | ຄວາມຕ້ອງການສໍາລັບຫມໍ້ແປງການແຜ່ກະຈາຍແບບໄລຍະດຽວທີ່ມີນ້ໍາມັນຕິດໃສ່ແຜ່ນ - ປະເພດອາເມລິກາ. |
| ANSI/IEEE C57.12.28 | IEEE | ຄວາມສົມບູນຂອງອຸປະກອນທີ່ຕິດຢູ່ເທິງແຜ່ນ — ປະສິດທິພາບກົນຈັກ ANSI ແລະຄວາມປອດໄພ. |
| GB/T 17467 | SAC | ມາດຕະຖານແຫ່ງຊາດຈີນສໍາລັບສະຖານີຍ່ອຍໄຟຟ້າແຮງດັນສູງ / ແຮງດັນຕ່ໍາ (ທຽບເທົ່າກັບ IEC 62271-202). |
| CE (LVD + EMC) | ສະຫະພາບເອີຣົບ | ບັງຄັບສໍາລັບຜະລິດຕະພັນທີ່ວາງໄວ້ໃນຕະຫຼາດ EU / EEA. ສະແດງໃຫ້ເຫັນການປະຕິບັດຕາມຄໍາສັ່ງຂອງແຮງດັນຕ່ໍາແລະຄໍາສັ່ງ EMC. |
| CCC (3C) | CNCA | ການຢັ້ງຢືນການບັງຄັບຂອງຈີນ - ຕ້ອງການສໍາລັບຜະລິດຕະພັນໄຟຟ້າທີ່ມີການຄວບຄຸມທີ່ຂາຍຢູ່ໃນຕະຫຼາດພາຍໃນຂອງຈີນ. |
ຕາຕະລາງ 7 — ມາຕຣິກເບື້ອງການປະຕິບັດຕາມມາດຕະຖານ: ສະຖານີຍ່ອຍກ່ອງໄຟຟ້າ Lugao
ໃນເວລາທີ່ຈັດຊື້ສໍາລັບໂຄງການສາກົນ, ສະເຫມີລະບຸມາດຕະຖານທີ່ໃຊ້ໄດ້ໃນເອກະສານ RFQ ແລະຕ້ອງການໃບຢັ້ງຢືນການທົດສອບປະເພດທີ່ສາມາດກວດສອບໄດ້ຈາກຫ້ອງທົດລອງພາກສ່ວນທີສາມທີ່ໄດ້ຮັບການຮັບຮອງ (e. g., KEMA, TÜV, SGS, CESI). Lugao Power ຮັກສາບົດລາຍງານການທົດສອບປະເພດປະຈຸບັນແລະເອກະສານການຢັ້ງຢືນສໍາລັບທຸກສາຍຜະລິດຕະພັນມາດຕະຖານແລະສະຫນອງສໍາເນົາເປັນສ່ວນຫນຶ່ງຂອງຊຸດເອກະສານການຈັດສົ່ງມາດຕະຖານ.
ສະຖານີຍ່ອຍເຄື່ອງຫັນເປັນປະເພດກ່ອງຖືກນໍາໄປໃຊ້ໃນທົ່ວລະດັບຄວາມຫຼາກຫຼາຍຂອງຄໍາຮ້ອງສະຫມັກທີ່ໂດດເດັ່ນ. ພາກສ່ວນຕໍ່ໄປນີ້ສະແດງສ່ວນຂອງຄໍາຮ້ອງສະຫມັກຕົ້ນຕໍ, ໂດຍມີຄໍາແນະນໍາສະເພາະກ່ຽວກັບການຄັດເລືອກປະເພດຜະລິດຕະພັນ, ຄວາມຕ້ອງການດ້ານວິສະວະກໍາທີ່ສໍາຄັນ, ແລະຄວາມສາມາດທີ່ກ່ຽວຂ້ອງຂອງ Lugao ສໍາລັບແຕ່ລະຄົນ.
ບໍລິສັດສາທາລະນູປະໂພກ ແລະ ແຈກຢາຍໃນຕົວເມືອງໃຊ້ສະຖານີຍ່ອຍເພື່ອສົ່ງການຫັນປ່ຽນ 10-35 kV ຫາ 0.4 kV ສຸດທ້າຍພາຍໃນສະພາບແວດລ້ອມເມືອງທີ່ພື້ນທີ່ຂາດແຄນແລະຄວາມງາມ, ສຽງລົບກວນ, ແລະຄວາມຕ້ອງການຄວາມປອດໄພແມ່ນເຄັ່ງຄັດ. ສະຖານະການໃນການນຳໃຊ້ແບບທົ່ວໄປລວມມີຫ້ອງໃຕ້ດິນ, ຕຳແໜ່ງຕູ້ເກັບເງິນເທິງພື້ນດິນ, ແລະພາຍໃນບ່ອນຈອດລົດຫຼາຍລະດັບ ຫຼືຊັ້ນໃຕ້ດິນຂອງອາຄານ.
ສວນອຸດສາຫະ ກຳ ແລະວິທະຍາເຂດການຜະລິດຂະ ໜາດ ໃຫຍ່ຕ້ອງການໂຄງສ້າງພື້ນຖານການແຈກຢາຍພະລັງງານທີ່ ໜ້າ ເຊື່ອຖື, ສາມາດ ນຳ ໃຊ້ໄດ້ໄວທີ່ສາມາດຮັບໃຊ້ການໂຫຼດທີ່ຫຼາກຫຼາຍ - ມໍເຕີໄດ, ການໃຫ້ຄວາມຮ້ອນໃນຂະບວນການ, ອາກາດບີບອັດ, HVAC - ດ້ວຍປັດໃຈການໂຫຼດສູງແລະຄວາມຕ້ອງການດ້ານຄຸນນະພາບພະລັງງານ.
ໂຄງການພະລັງງານແສງຕາເວັນ PV ແລະພະລັງງານລົມແບບ Utility-scale ຕ້ອງການສະຖານີຍ່ອຍຂະໜາດໃຫຍ່ (ປົກກະຕິ 0.69 kV inverter output ກັບ 10/35 kV collector network). ເສດຖະກິດແລະຕາຕະລາງຂອງໂຄງການເຫຼົ່ານີ້ແມ່ນມີຄວາມອ່ອນໄຫວສູງຕໍ່ຄ່າໃຊ້ຈ່າຍຂອງອຸປະກອນແລະໄລຍະເວລາການຕິດຕັ້ງ - ທັງສອງພື້ນທີ່ທີ່ສະຖານີ substations ສະເຫນີຂໍ້ໄດ້ປຽບທີ່ຕັດສິນກໍານົດຕໍ່ກັບການກໍ່ສ້າງ substation ທໍາມະດາ.
ການພັດທະນາພື້ນຖານໂຄງລ່າງທີ່ສໍາຄັນ - ສະຫນາມບິນ, ທ່າເຮືອທະເລ, ລະບົບ metro / ທາງລົດໄຟ, ສະຫນາມກິລາ, ສູນຂໍ້ມູນ, ແລະໂຮງງານບໍາລຸງນ້ໍາ — ຮຽກຮ້ອງໃຫ້ມີການແຜ່ກະຈາຍພະລັງງານຫຼັກທີ່ເຊື່ອຖືໄດ້ທີ່ມີກໍານົດໄວ້ຢ່າງດີແລະຄວາມຕ້ອງການການບໍາລຸງຮັກສາ. ສະຖານີຍ່ອຍກ່ອງເຮັດຫນ້າທີ່ເປັນຈຸດແຈກຢາຍຕົ້ນຕໍແລະສະຖານີຍ່ອຍຮອງພາຍໃນເຄືອຂ່າຍການແຈກຢາຍຂອງສະຖານທີ່.
ໂຄງການກໍ່ສ້າງ, ການເຄື່ອນໄຫວຟື້ນຟູໄພພິບັດ, ເຫດການໃຫຍ່, ແລະການເຄື່ອນໄຫວທາງທະຫານລ້ວນແຕ່ຕ້ອງການພື້ນຖານໂຄງລ່າງກະຈາຍໄຟຟ້າທີ່ເຄື່ອນໄຫວ, ເຄື່ອນໄຫວໄດ້ໄວ. ສະຖານີຍ່ອຍກ່ອງແບບຕິດສະເກັດ ຫຼືຕິດໃສ່ລົດພ່ວງ ສະຫນອງຄວາມສາມາດໃນການແຈກຢາຍຢ່າງເຕັມທີ່ດ້ວຍການກະກຽມສະຖານທີ່ຫນ້ອຍທີ່ສຸດ.
| ຂັ້ນຕອນ | ກິດຈະກໍາ | ຄຳຖາມສຳຄັນ & ພິຈາລະນາ |
|---|---|---|
| 1 | ກໍານົດການໂຫຼດ & ຄວາມອາດສາມາດ | ການໂຫຼດທັງໝົດ (kVA), ປັດໄຈຄວາມຕ້ອງການ, ການຄາດຄະເນການຂະຫຍາຍຕົວຂອງໂຫຼດໃນໄລຍະ 15-20 ປີ? ຂະຫນາດສໍາລັບການໂຫຼດ 70-80% ໃນຄວາມຕ້ອງການຄາດຄະເນສູງສຸດ. |
| 2 | ກໍານົດລະດັບແຮງດັນ | ແຮງດັນການສະໜອງ MV ສາມາດໃຊ້ໄດ້ບໍ? ຕ້ອງການແຮງດັນກະຈາຍ LV? ລະບຽບການແຮງດັນ (OLTC) ຈໍາເປັນສໍາລັບຄວາມຫມັ້ນຄົງຂອງການໂຫຼດບໍ? |
| 3 | ປະເມີນສະຖານທີ່ ແລະສິ່ງແວດລ້ອມ | ໃນເຮືອນຫຼືກາງແຈ້ງ? ລະດັບອຸນຫະພູມສະພາບແວດລ້ອມ, ລະດັບຄວາມສູງ, ຄວາມຊຸ່ມຊື່ນ, ລະດັບມົນລະພິດ (ເກືອ, ຝຸ່ນ, ສານເຄມີ)? ຂໍ້ຈໍາກັດພື້ນທີ່? |
| 4 | ເລືອກປະເພດຜະລິດຕະພັນ | ບູລິມະສິດຄວາມປອດໄພຂອງໄຟ → ເອີຣົບ (ປະເພດແຫ້ງ). ຂໍ້ຈໍາກັດດ້ານງົບປະມານ / ການປົກປ້ອງງ່າຍດາຍ → ອາເມລິກາ. ຕາຂ່າຍໄຟຟ້າອັດສະລິຍະ / ອັດຕະໂນມັດ → ເອີຣົບ. |
| 5 | ກໍານົດມາດຕະຖານ | ກໍານົດມາດຕະຖານບັງຄັບສໍາລັບສິດອໍານາດຂອງໂຄງການ. ລະບຸເຄື່ອງຫມາຍການຢັ້ງຢືນທີ່ຈໍາເປັນ (IEC, ANSI, CE, CCC, ແລະອື່ນໆ) ໃນ RFQ. |
| 6 | ປະເມີນ TCO | ປຽບທຽບຄ່າໃຊ້ຈ່າຍທັງຫມົດຂອງການເປັນເຈົ້າຂອງ: ຄ່າໃຊ້ຈ່າຍທຶນ + ການສູນເສຍທຶນທີ່ບໍ່ມີການໂຫຼດ + ການສູນເສຍການໂຫຼດທຶນ + ຄ່າບໍາລຸງຮັກສາຕະຫຼອດຊີວິດການບໍລິການ. |
ຕາຕະລາງ 8 — ກອບການເລືອກສະຖານີຍ່ອຍຫົກຂັ້ນຕອນ
| ເລືອກປະເພດເອີຣົບຖ້າ… | ເລືອກປະເພດອາເມລິກາຖ້າ… |
|---|---|
| - ການຕິດຕັ້ງແມ່ນ indoor, ຕົວເມືອງ, ຫຼືໃກ້ກັບອາຄານທີ່ຄອບຄອງ - ລະຫັດຄວາມປອດໄພໄຟໄດ້ຫ້າມອຸປະກອນທີ່ເຕີມນ້ໍາມັນ -Smart grid / ການເຊື່ອມໂຍງ SCADA ແມ່ນຕ້ອງການ - ການຈໍາແນກປ້ອງກັນສູງແມ່ນລະບຸໄວ້ - ການດູແລຕໍາ່ສຸດທີ່ເປັນບູລິມະສິດ – ສະຖານທີ່ແມ່ນຂຶ້ນກັບຄວາມຊຸ່ມຊື່ນສູງ ຫຼືບັນຍາກາດທີ່ກັດກ່ອນ – ອຳນາດການປົກຄອງໂຄງການ IEC (ເອີຣົບ, ຈີນ, ຕາເວັນອອກກາງ, ອາຟຣິກາ) |
- ງົບປະມານຂອງໂຄງການຖືກຈໍາກັດ - ການນໍາໃຊ້ຢ່າງວ່ອງໄວແມ່ນສໍາຄັນ - ຄໍາຮ້ອງສະຫມັກແມ່ນອຸດສາຫະກໍາ, ເຂດຊານເມືອງ, ຫຼືຊົນນະບົດນອກ - ຄວາມທົນທານເກີນແມ່ນສໍາຄັນ - ການດໍາເນີນງານງ່າຍດາຍໂດຍນັກວິຊາການການຄ້າທົ່ວໄປ -Loop-feed MV topology ເຄືອຂ່າຍຖືກໃຊ້ – ອຳນາດການປົກຄອງໂຄງການ ANSI/IEEE (ອາເມລິກາ, ພາກສ່ວນຂອງອາຊີ) |
ຕາຕະລາງ 9 — ຄູ່ມືການຄັດເລືອກດ່ວນ: ປະເພດເອີຣົບທຽບກັບອາເມລິກາ
ໃນເວລາອອກຄໍາຮ້ອງຂໍ Quotation (RFQ) ໃຫ້ກັບ Lugao Power ຫຼືຜູ້ສະຫນອງ substation ກ່ອງໃດກໍ່ຕາມ, ຂໍ້ມູນດ້ານວິຊາການຕໍ່ໄປນີ້ຄວນໄດ້ຮັບການສະຫນອງຫຼືຮ້ອງຂໍ:
Lugao Power Co., Ltd.ເປັນບໍລິສັດຜະລິດໝໍ້ແປງໄຟຟ້າທີ່ມີຄວາມຊ່ຽວຊານໃນຈີນ ແລະສະຖານີຍ່ອຍຂອງໝໍ້ແປງແບບກ່ອງ, ໄດ້ສຸມໃສ່ການອອກແບບ, ວິສະວະກຳ, ແລະ ການສະໜອງອຸປະກອນຈຳໜ່າຍໄຟຟ້າສຳລັບຕະຫຼາດພາຍໃນ ແລະ ຕ່າງປະເທດ. ການສຸມໃສ່ຜະລິດຕະພັນທີ່ເປັນເອກະລັກຂອງບໍລິສັດເຮັດໃຫ້ຄວາມເລິກຂອງຄວາມສາມາດດ້ານວິຊາການແລະຄວາມສອດຄ່ອງດ້ານຄຸນນະພາບການຜະລິດທີ່ຜູ້ສະຫນອງອຸປະກອນໄຟຟ້າທົ່ວໄປບໍ່ສາມາດເຮັດຊ້ໍາໄດ້.
Lugao ດໍາເນີນການເປັນທັງຄູ່ຮ່ວມ OEM ສໍາລັບຍີ່ຫໍ້ໄຟຟ້າລະຫວ່າງປະເທດແລະເປັນຜູ້ສະຫນອງຂາຍຍົກໂດຍກົງໃຫ້ກັບຜູ້ຮັບເຫມົາ EPC, ສາທາລະນະປະໂຫຍດ, ແລະນັກພັດທະນາອຸດສາຫະກໍາທົ່ວໂລກ. ການສະຫນອງໂດຍກົງຈາກໂຮງງານກໍາຈັດຂອບການຈໍາຫນ່າຍແລະຮັບປະກັນຄຸນນະພາບທີ່ສອດຄ່ອງ, ການເຂົ້າເຖິງວິສະວະກໍາໂດຍກົງ, ແລະການປະຕິບັດການຈັດສົ່ງທີ່ເຊື່ອຖືໄດ້ສໍາລັບລູກຄ້າ.

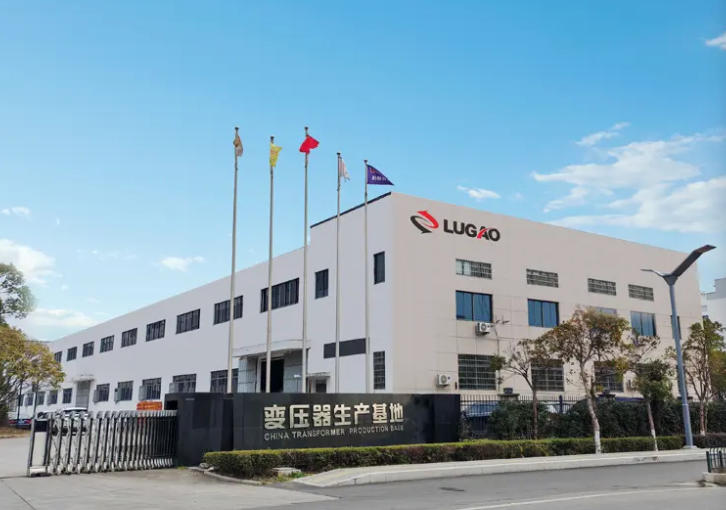

ຮູບທີ 3 — ບໍລິສັດ Lugao Power ຈຳກັດ ໂຮງງານຜະລິດ
| ຜະລິດຕະພັນ | ຮຸ່ນທີ່ມີຢູ່ | ຂອບເຂດຄວາມອາດສາມາດ |
|---|---|---|
| ສະຖານີຍ່ອຍກ່ອງປະເພດເອີຣົບ | VCB / SF₆ RMU / LBS + Dry-type or Oil transformer | 100 kVA – 6,300 kVA |
| ສະຖານີຍ່ອຍກ່ອງ American Type | Fuse+LBS, loop-feed, pad-mount, oil-immersed transformer | 75 kVA – 3,750 kVA+ |
| ໝໍ້ແປງການແຈກຢາຍແບບແຫ້ງ | ຊຸດ SCB, ຢາງພາລາ, ຫ້ອງຮຽນໄຟ F1 | 30 kVA – 10,000 kVA |
| ໝໍ້ແປງນ້ຳມັນ | ຊຸດ S11/S13/S15, ONAN/ONAF/OFAF | 30 kVA – 50,000 kVA |
| Custom / OEM Substations | ບໍລິການດ້ານວິສະວະກຳເຕັມຮູບແບບ, ຂະໜາດກຳນົດເອງ ແລະການຈັດອັນດັບ | ສະເພາະໂຄງການ |
ຕາຕະລາງ 10 — ພາບລວມຜະລິດຕະພັນພະລັງງານ Lugao
| ຂໍ້ໄດ້ປຽບ | ລາຍລະອຽດ |
|---|---|
| ຈຸດສຸມພິເສດ | ທຸກໆຊັບພະຍາກອນວິສະວະກໍາ, ສະຖານທີ່ທົດສອບ, ແລະຂະບວນການຜະລິດຢູ່ Lugao ແມ່ນອຸທິດຕົນເພື່ອຜະລິດຕະພັນຫມໍ້ແປງແລະສະຖານີຍ່ອຍ. ບໍ່ມີການເຈືອຈາງຄວາມຊ່ຽວຊານໃນທົ່ວສາຍຜະລິດຕະພັນທີ່ບໍ່ກ່ຽວຂ້ອງ. |
| ການປະຕິບັດຕາມຫຼາຍມາດຕະຖານ | ຜະລິດຕະພັນທີ່ໄດ້ຮັບການຮັບຮອງຈາກ IEC, ANSI/IEEE, GB, CE, ແລະ CCC — ເຮັດໃຫ້ສາມາດນຳໃຊ້ໄດ້ໃນເກືອບທຸກເຂດອຳນາດໂຄງການທົ່ວໂລກ ໂດຍບໍ່ຕ້ອງມີວິສະວະກຳຄືນໃໝ່. |
| ວິສະວະກໍາທີ່ກໍາຫນົດເອງ | ທີມງານອອກແບບພາຍໃນສະຫນອງການປັບແຕ່ງທີ່ສົມບູນ: ແຮງດັນທີ່ບໍ່ໄດ້ມາດຕະຖານ, ຄວາມອາດສາມາດຜິດປົກກະຕິ, ອຸປະກອນການຫຸ້ມຫໍ່ພິເສດ, ການອອກແບບສະພາບອາກາດທີ່ຮຸນແຮງ, ແລະການເຊື່ອມໂຍງຕາຂ່າຍໄຟຟ້າອັດສະລິຍະ. |
| ລາຄາໂຮງງານໂດຍກົງ | ການລົບລ້າງຂອບຈໍາຫນ່າຍຂອງຕົວແທນຈໍາຫນ່າຍໃຫ້ຜົນປະໂຫຍດດ້ານຄ່າໃຊ້ຈ່າຍໃນໂຄງສ້າງ 15-25% ທຽບກັບຜະລິດຕະພັນທີ່ທຽບເທົ່າທີ່ຊື້ຜ່ານເຄືອຂ່າຍການແຈກຢາຍ. |
| ພິສູດຄວາມຫນ້າເຊື່ອຖື | ຜະລິດຕະພັນໄດ້ຖືກວິສະວະກໍາແລະກວດສອບການດໍາເນີນການພາຍໃຕ້ການໂຫຼດເຕັມຢ່າງຕໍ່ເນື່ອງ, ຄວາມຊຸ່ມຊື່ນສູງ, ອຸນຫະພູມສູງ, ເກືອ-fog, ແລະສະພາບຂີ້ຝຸ່ນທະເລຊາຍ. |
| ຫຸ້ນສ່ວນ OEM | ຄວາມສາມາດ OEM ເຕັມທີ່ລວມທັງ nameplate custom, ເອກະສານ, ແລະການຫຸ້ມຫໍ່ສໍາລັບລູກຄ້າຍີ່ຫໍ້ສາກົນທີ່ຕ້ອງການການສະຫນອງປ້າຍສີຂາວ. |
Lugao Power ສົ່ງອອກສະຖານີຍ່ອຍກ່ອງແລະໝໍ້ແປງໄຟຟ້າໄປຍັງບັນດາໂຄງການໃນທົ່ວອາຊີ-ປາຊີຟິກ, ຕາເວັນອອກກາງ, ອາຟຣິກາ, ເອີລົບ, ແລະອາເມລິກາ. ຫຼັກຊັບການປະຕິບັດຕາມມາດຕະຖານຫຼາຍຂອງບໍລິສັດແລະປະສົບການດ້ານການຂົນສົ່ງສາກົນ, ເອກະສານພາສີ, ແລະຂໍ້ກໍານົດການອະນຸມັດຜົນປະໂຫຍດໃນທ້ອງຖິ່ນເຮັດໃຫ້ມັນເປັນຄູ່ຮ່ວມງານທີ່ເຊື່ອຖືໄດ້ສໍາລັບການສະຫນອງໂຄງການຂ້າມຊາຍແດນ.
ການດໍາເນີນງານການຜະລິດແລະວິສະວະກໍາຂອງ Lugao Power ແມ່ນຄຸ້ມຄອງໂດຍລະບົບການຄຸ້ມຄອງຄຸນນະພາບ (QMS) ທີ່ສອດຄ່ອງກັບຫຼັກການ ISO 9001, ກວມເອົາວົງຈອນຊີວິດຂອງຜະລິດຕະພັນຢ່າງເຕັມທີ່ຈາກການຈັດຊື້ວັດສະດຸໂດຍຜ່ານການຈັດສົ່ງແລະການສະຫນັບສະຫນູນຫລັງການຂາຍ. QMS ປະກອບມີຂັ້ນຕອນການຄວບຄຸມທີ່ເປັນເອກະສານສໍາລັບຂະບວນການຜະລິດທີ່ສໍາຄັນທັງຫມົດ, ຄຸນສົມບັດຂອງຜູ້ສະຫນອງ, ການກວດກາໃນຂະບວນການ, ການຄຸ້ມຄອງທີ່ບໍ່ສອດຄ່ອງ, ແລະການບໍາລຸງຮັກສາອຸປະກອນການທົດສອບການປັບທຽບ.
ທຸກໆສະຖານີຍ່ອຍຂອງ Lugao ດໍາເນີນໂຄງການທົດສອບປົກກະຕິທີ່ສົມບູນແບບກ່ອນທີ່ຈະຈັດສົ່ງ, ລວມທັງ:
| ການທົດສອບ | ມາດຕະຖານ / ເງື່ອນໄຂການຍອມຮັບ |
|---|---|
| MV Dielectric (AC ທົນ) | IEC 62271-1 / ANSI C37: ນໍາໃຊ້ໃນລະດັບ insulation ຈັດອັນດັບສໍາລັບ 1 ນາທີ — ບໍ່ມີ flashover |
| LV ຄວາມຖີ່ພະລັງງານທົນ | IEC 61439-1: ນຳໃຊ້ຕໍ່ລະດັບການສນວນກັນຄວາມຮ້ອນ — ບໍ່ມີການເໜັງຕີງ |
| Transformer ການທົດສອບປົກກະຕິ | IEC 60076-1: ຄວາມຕ້ານທານຂອງລົມ, ອັດຕາສ່ວນແຮງດັນ, ການຂັດຂວາງວົງຈອນສັ້ນ, ບໍ່ມີການໂຫຼດ, ການສູນເສຍການໂຫຼດ |
| ຄວາມຕ້ານທານ insulation | ຕໍ່ IEC 60076 / IEC 62271 - ຄວາມຕ້ານທານວັດແທກຢູ່ທີ່ 2,500 V DC; ເມື່ອປຽບທຽບກັບພື້ນຖານຂອງໂຮງງານ |
| ການທົດສອບການທໍາງານຂອງ Relay ປ້ອງກັນ | ຫນ້າທີ່ປ້ອງກັນທັງຫມົດທົດສອບຕໍ່ກັບການຕັ້ງຄ່າການປະສານງານຂອງ relay; ກວດສອບເວລາເດີນທາງແລ້ວ |
| ການທົດສອບການທໍາງານ Interlocking | ການຕິດກັນທາງກົນຈັກ ແລະໄຟຟ້າທັງໝົດໄດ້ຮັບການຢັ້ງຢືນເພື່ອປ້ອງກັນການສະຫຼັບຂອງລຳດັບທີ່ບໍ່ຖືກຕ້ອງ |
| ການກວດສອບພາບ ແລະມິຕິ | ອົງປະກອບທັງໝົດ, ປ້າຍກຳກັບ, ເຄື່ອງໝາຍສາຍເຄເບີ້ນ ແລະການເຊື່ອມຕໍ່ຖືກຢືນຢັນຕໍ່ກັບຮູບແຕ້ມທີ່ໄດ້ຮັບອະນຸມັດ |
| ຕົວຢ່າງນ້ໍາມັນ (ຫົວຫນ່ວຍນ້ໍາມັນແຊ່) | IEC 60296: ຄວາມເຂັ້ມແຂງ Dielectric, ເນື້ອໃນຄວາມຊຸ່ມ, ແລະອາຊິດໄດ້ຮັບການທົດສອບແລະການຢັ້ງຢືນ |
ຕາຕະລາງ 11 — ໂຄງການທົດສອບປົກກະຕິສໍາລັບສະຖານີຍ່ອຍ Lugao Box
ສໍາລັບຄໍາສັ່ງທີ່ສໍາຄັນຫຼືຕາມຄໍາຮ້ອງຂໍຂອງລູກຄ້າ, Lugao Power ຈັດການເປັນພະຍານການທົດສອບການຮັບຮອງຈາກໂຮງງານຜະລິດ (FAT) ຢູ່ໃນສະຖານທີ່ຂອງຕົນ. ໃນລະຫວ່າງການ FAT, ວິສະວະກອນຂອງລູກຄ້າຫຼືຕົວແທນການກວດກາທີ່ຖືກແຕ່ງຕັ້ງອາດຈະເປັນພະຍານການທົດສອບໄຟຟ້າປົກກະຕິທັງຫມົດ, ການທົບທວນຄືນເອກະສານແລະໃບຢັ້ງຢືນອົງປະກອບ, ກວດສອບຄວາມສອດຄ່ອງຂອງມິຕິ, ກວດສອບເອກະສານທີ່ມີຄຸນນະພາບ, ແລະຢືນຢັນຄວາມຖືກຕ້ອງຂອງ nameplate ກ່ອນທີ່ຈະອະນຸຍາດໃຫ້ການຂົນສົ່ງ. ບົດລາຍງານການທົດສອບ FAT ເຕັມທີ່ມີຂໍ້ມູນການທົດສອບ, ການບັນທຶກການສອບທຽບ, ແລະ inspector sign-off ແມ່ນໄດ້ສະຫນອງໃຫ້ເປັນສ່ວນຫນຶ່ງຂອງຊຸດເອກະສານການຈັດສົ່ງ.
