Switchgear ແມ່ນກະດູກສັນຫຼັງຂອງທຸກໆລະບົບໄຟຟ້າທີ່ທັນສະໄຫມ. ຈາກປ້ຳເຄື່ອງກຳເນີດຂອງໂຮງໄຟຟ້າໄປເຖິງແຜງຈຳໜ່າຍສຸດທ້າຍໃນອາຄານການຄ້າ, ສະຫຼັບເກຍປະຕິບັດໜ້າທີ່ທີ່ສຳຄັນຄືການສະຫຼັບ, ການປ້ອງກັນ, ການແຍກຕົວອອກ ແລະ ການຕິດຕາມທີ່ຮັກສາກະແສໄຟຟ້າຢ່າງປອດໄພ ແລະ ໝັ້ນໃຈໄດ້. ຖ້າບໍ່ມີມັນ, ການດໍາເນີນງານທີ່ມີການຄວບຄຸມຫຼືການຄຸ້ມຄອງຄວາມຜິດທີ່ປອດໄພຂອງເຄືອຂ່າຍໄຟຟ້າຈະເປັນໄປໄດ້.
ເມື່ອຄວາມຕ້ອງການໄຟຟ້າທົ່ວໂລກເພີ່ມຂຶ້ນ, ເຄືອຂ່າຍໄຟຟ້າກາຍເປັນຊັບຊ້ອນ, ແລະການລວມຕົວຂອງແຫຼ່ງພະລັງງານທົດແທນໄດ້ເລັ່ງ, ຄວາມຕ້ອງການທີ່ວາງໄວ້ເທິງ switchgear ແມ່ນພັດທະນາຢ່າງໄວວາ. ວົງຈອນສັ້ນທີ່ສູງຂຶ້ນທົນທານຕໍ່ການຈັດອັນດັບ, ການປະສານງານດ້ານການປົກປ້ອງທີ່ສະຫລາດກວ່າ, ການເຊື່ອມໂຍງກັບການຕິດຕາມດິຈິຕອນ, ແລະມາດຕະຖານການປະຕິບັດດ້ານສິ່ງແວດລ້ອມທີ່ເຂັ້ມງວດກວ່າແມ່ນກໍາລັງປັບຕົວແບບຈໍາເພາະທີ່ຕ້ອງການໂດຍອຸປະໂພກ, ຜູ້ປະກອບການອຸດສາຫະກໍາ, ແລະຜູ້ພັດທະນາພື້ນຖານໂຄງລ່າງທົ່ວໂລກ.
ກະດາດສີຂາວນີ້ສະຫນອງການກວດກາຢ່າງລະອຽດກ່ຽວກັບເຕັກໂນໂລຊີ switchgear ໃນທົ່ວຫ້ອງຮຽນແຮງດັນ - ຈາກ switchgear ການກະຈາຍແຮງດັນຕ່ໍາໄປຫາຫນ່ວຍງານຕົ້ນຕໍວົງແຮງດັນປານກາງແລະແຮງດັນສູງ switchgear ໂລຫະປິດ. ມັນກວມເອົາຫຼັກການວິສະວະກໍາທີ່ຕິດພັນກັບແຕ່ລະປະເພດຜະລິດຕະພັນ, ຕົວກໍານົດການປະສິດທິພາບທີ່ສໍາຄັນແລະມາດຕະຖານທີ່ຄວບຄຸມສະເພາະ, ໂດເມນຄໍາຮ້ອງສະຫມັກຕົ້ນຕໍ, ແລະວິທີການຈັດຊື້ທີ່ມີໂຄງສ້າງເພື່ອນໍາພາການຕັດສິນໃຈເລືອກເຕັກໂນໂລຢີ.
Lugao Power Co., Ltd. ເປັນຜູ້ຜະລິດຊັ້ນນໍາໃນປະເທດຈີນທີ່ມີລະດັບແຮງດັນໄຟຟ້າຂອງ switchgear ເຕັມ, ສະເຫນີຜະລິດຕະພັນທີ່ໄດ້ຮັບການຢັ້ງຢືນມາດຕະຖານ IEC, ANSI, ແລະ IEEE ດ້ວຍຄວາມສາມາດ OEM, ການສະຫນັບສະຫນູນດ້ານວິສະວະກໍາທີ່ເຂັ້ມແຂງ, ແລະປະສົບການການສົ່ງອອກທົ່ວໂລກຢ່າງກວ້າງຂວາງ. ເອກະສານສະບັບນີ້ຍັງນຳສະເໜີກຸ່ມຜະລິດຕະພັນຂອງ Lugao Power, ຄວາມສາມາດໃນການຜະລິດ ແລະ ການຈັດຕຳແໜ່ງທີ່ແຂ່ງຂັນເປັນຄູ່ການສະໜອງທີ່ໜ້າເຊື່ອຖືໄດ້ສຳລັບໂຄງການສະຫຼັບເກຍທົ່ວໂລກ.
ຄວາມສາມາດຜະລິດໄຟຟ້າທີ່ຕິດຕັ້ງທົ່ວໂລກໄດ້ລື່ນກາຍ 9,000 GW ໃນປີ 2024 ແລະ ສືບຕໍ່ເຕີບໂຕປະມານ 3% ຕໍ່ປີ. ທຸກໆວັດຂອງຄວາມອາດສາມາດນັ້ນ — ບໍ່ວ່າຈະເປັນຖ່ານຫີນ, ອາຍແກັສ, ນິວເຄລຍ, ນ້ໍາ, ແສງຕາເວັນ, ຫຼືພະລັງງານລົມ — ຕ້ອງຜ່ານລະບົບ switchgear ຫຼາຍຄັ້ງໃນການເດີນທາງຂອງມັນຈາກເຄື່ອງກໍາເນີດໄຟຟ້າໄປຫາຜູ້ບໍລິໂພກ. ການດໍາເນີນງານທີ່ເຊື່ອຖືໄດ້, ປອດໄພຂອງໂຄງສ້າງພື້ນຖານຂອງ switchgear ນີ້ບໍ່ແມ່ນພຽງແຕ່ພິຈາລະນາວິສະວະກໍາ; ມັນເປັນເງື່ອນໄຂເບື້ອງຕົ້ນສໍາລັບການເຮັດວຽກຂອງສັງຄົມທີ່ທັນສະໄຫມ.
ການເຂົ້າເຖິງໄຟຟ້າ, ຄວາມຫນ້າເຊື່ອຖືຂອງເຄືອຂ່າຍ, ແລະຄວາມໄວຂອງການຂະຫຍາຍພື້ນຖານໂຄງລ່າງແມ່ນຕົວກໍານົດທີ່ສໍາຄັນຂອງການແຂ່ງຂັນທາງດ້ານເສດຖະກິດ. ໄຟຟ້າຂາດທີ່ເກີດຈາກຄວາມລົ້ມເຫຼວຂອງ switchgear ເຮັດໃຫ້ເສດຖະກິດອຸດສາຫະກໍາສູນເສຍຫຼາຍຕື້ໂດລາຕໍ່ປີໃນການຜະລິດແລະອຸປະກອນເສຍຫາຍ. ໃນທາງກົງກັນຂ້າມ, ລະບົບສະຫຼັບເກຍທີ່ໄດ້ຮັບການອອກແບບດີ, ຮັກສາໄວ້ຢ່າງຖືກຕ້ອງເຮັດໃຫ້ເຄືອຂ່າຍທີ່ມີຄວາມພ້ອມສູງທີ່ສະຫນັບສະຫນູນທຸກສິ່ງທຸກຢ່າງຈາກການດໍາເນີນງານຂອງໂຮງຫມໍຈົນເຖິງການຜະລິດ semiconductor ຈົນເຖິງການບໍລິການສູນຂໍ້ມູນ.
ຕະຫຼາດສະວິດເຊີແລນທົ່ວໂລກມີມູນຄ່າປະມານ 127 ຕື້ USD ໃນປີ 2023 ແລະ ຄາດວ່າຈະເຕີບໂຕໃນອັດຕາ CAGR 6.8–7.9% ຮອດປີ 2030, ບັນລຸປະມານ 200 – 215 ຕື້ USD. ຕົວຂັບເຄື່ອນການຂະຫຍາຍຕົວຕົ້ນຕໍປະກອບມີ:
| ພາກພື້ນ | 2023 (USD B) | 2030F (USD B) | CAGR | ຄົນຂັບລົດຂັ້ນຕົ້ນ |
| ອາຊີ-ປາຊີຟິກ | USD 52.4 | USD 87.6 | 7.6% | ອຸດສາຫະກຳ |
| ເອີຣົບ | USD 28.1 | USD 44.8 | 6.9% | ການຍົກລະດັບຕາຂ່າຍໄຟຟ້າ, SF₆ ໄລຍະອອກ |
| ອາເມລິກາເຫນືອ | USD 24.6 | USD 39.4 | 7.0% | Aging infra, RE build-out |
| ຕາເວັນອອກກາງ ແລະອາຟຣິກາ | USD 12.3 | USD 22.1 | 8.7% | ໄຟຟ້າ |
| ອາເມລິກາລາຕິນ | USD 9.6 | USD 15.7 | 7.2% | ການຂະຫຍາຍຕາຂ່າຍໄຟຟ້າ |
ຕາຕະລາງ 1 — ຕະຫຼາດ Switchgear ທົ່ວໂລກຕາມພາກພື້ນ, 2023–2030 (ຕົວຊີ້ວັດ)
ຄໍາວ່າ "ສະຫຼັບ" ຫມາຍເຖິງການລວມກັນຂອງສະຫວິດຕັດເຊື່ອມຕໍ່ໄຟຟ້າ, ຟິວ, breakers ວົງຈອນ, ແລະການຄວບຄຸມທີ່ກ່ຽວຂ້ອງ, ການປ້ອງກັນ, ການວັດແທກແລະອຸປະກອນຕິດຕາມກວດກາທີ່ປະກອບເປັນລະບົບປະສານງານ, ປະສົມປະສານ. Switchgear ຄວບຄຸມ, ປ້ອງກັນ, ແລະແຍກອຸປະກອນໄຟຟ້າໃນລະບົບພະລັງງານ. ມັນເປັນການໂຕ້ຕອບລະຫວ່າງເຄືອຂ່າຍພະລັງງານແລະການໂຫຼດທີ່ມັນໃຫ້ບໍລິການ, ແລະກົນໄກການບັງຄັບໃຊ້ສໍາລັບການປົກປັກຮັກສາແລະການຄວບຄຸມເຄືອຂ່າຍທີ່ປອດໄພ.
ການປະກອບ switchgear ອາດຈະຢູ່ໃນຂະຫນາດທາງດ້ານຮ່າງກາຍຈາກກະດານກະຈາຍແຮງດັນຕ່ໍາອັນດຽວທີ່ຄອບຄອງພື້ນທີ່ກໍາແພງສອງສາມຮ້ອຍມິນລິແມັດ, ໄປຫາສະຖານີຍ່ອຍທີ່ມີແຮງດັນສູງທີ່ມີອາຍແກັສທີ່ກວມເອົາຫລາຍພັນແມັດຕາແມັດ. ເຖິງວ່າຈະມີລະດັບຂະຫນາດນີ້, switchgear ທັງຫມົດປະຕິບັດຫນ້າທີ່ພື້ນຖານດຽວກັນ.
| ຟັງຊັນ | ລາຍລະອຽດ & ຄວາມສໍາຄັນ |
| ສະຫຼັບ | ການເຮັດແລະທໍາລາຍວົງຈອນໄຟຟ້າພາຍໃຕ້ສະພາບການເຮັດວຽກປົກກະຕິ. ເປີດໃຊ້ການຕັ້ງຄ່າເຄືອຂ່າຍຄືນໃໝ່, ການໂອນການໂຫຼດ, ແລະການແຍກອຸປະກອນສໍາລັບການບໍາລຸງຮັກສາ. |
| ການປົກປ້ອງ | ກວດພົບສະພາບທີ່ຜິດປົກກະຕິ (ກະແສໄຟຟ້າເກີນ, ວົງຈອນສັ້ນ, ຄວາມຜິດຂອງແຜ່ນດິນໂລກ, ກະແສໄຟຟ້າແຮງດັນ) ແລະເລີ່ມຕົ້ນການຂັດຂວາງວົງຈອນຢ່າງໄວວາເພື່ອຈໍາກັດຄວາມເສຍຫາຍຂອງອຸປະກອນແລະປ້ອງກັນຄວາມລົ້ມເຫຼວຂອງ cascading. |
| ການແຍກດ່ຽວ | ການສ້າງໄຟຟ້າທີ່ພິສູດແລ້ວ, ເບິ່ງເຫັນໄດ້, ປອດໄພໃນວົງຈອນ, ເຮັດໃຫ້ບຸກຄະລາກອນສາມາດເຮັດວຽກກັບອຸປະກອນ de-energized ໂດຍບໍ່ມີຄວາມສ່ຽງຕໍ່ການ re-energized inadvert. |
| ການວັດແທກແລະການວັດແທກ | ການວັດແທກແຮງດັນ, ປະຈຸບັນ, ພະລັງງານ, ພະລັງງານ, ປັດໄຈພະລັງງານ, ແລະປະສົມກົມກຽວສໍາລັບການເອີ້ນເກັບເງິນ, ການຕິດຕາມ, ການຄຸ້ມຄອງການໂຫຼດ, ແລະການປະເມີນຄຸນນະພາບພະລັງງານ. |
| ການຕິດຕາມ & ການຄວບຄຸມ | ສະຫນອງການເບິ່ງເຫັນທ້ອງຖິ່ນແລະຫ່າງໄກສອກຫຼີກຂອງສະຖານະການວົງຈອນ, ສະພາບປຸກ, ແລະສຸຂະພາບອຸປະກອນ; ການເປີດໃຊ້ງານການປ່ຽນໄລຍະໄກຜ່ານ SCADA ຫຼືລະບົບອັດຕະໂນມັດ substation. |
ຕາຕະລາງ 2 — ຫ້າຫນ້າທີ່ຫຼັກຂອງ Switchgear
ຫນ້າທີ່ທີ່ສໍາຄັນແລະຄວາມຕ້ອງການທາງດ້ານເຕັກນິກທີ່ສຸດຂອງ switchgear ແມ່ນການຂັດຂວາງໃນປະຈຸບັນ. ເມື່ອວົງຈອນສັ້ນເກີດຂື້ນໃນລະບົບໄຟຟ້າ, ກະແສໄຟຟ້າຜິດພາດສາມາດບັນລຸຄ່າ 10-50 ເທົ່າຂອງກະແສໄຟຟ້າປົກກະຕິພາຍໃນມິນລິວິນາທີ. ຖ້າບໍ່ມີການຂັດຈັງຫວະຢ່າງໄວວາ, ກະແສຄວາມຜິດເຫຼົ່ານີ້ຈະເຮັດໃຫ້ເກີດຄວາມເສຍຫາຍທາງຄວາມຮ້ອນແລະກົນຈັກຄວາມເສຍຫາຍຕໍ່ສາຍ, ຫມໍ້ແປງ, ແລະອຸປະກອນອື່ນໆ.
ເຄື່ອງຕັດວົງຈອນ - ອຸປະກອນລົບກວນຕົ້ນຕໍໃນການປະກອບ switchgear - ຕ້ອງປະຕິບັດສາມຢ່າງໃນລໍາດັບໄວ: ກວດພົບຄວາມຜິດ (ຜ່ານລີເລປ້ອງກັນທີ່ກ່ຽວຂ້ອງ), ແຍກການຕິດຕໍ່ໄຟຟ້າ, ແລະດັບໄຟ arc ທີ່ປະກອບລະຫວ່າງຕິດຕໍ່ພົວພັນແຍກຕ່າງຫາກ. ກົນໄກການສູນພັນຂອງ arc ແມ່ນຕົວແຍກທີ່ສໍາຄັນລະຫວ່າງເຕັກໂນໂລຢີ breaker ວົງຈອນທີ່ແຕກຕ່າງກັນແລະໄດ້ຖືກປຶກສາຫາລືຢ່າງລະອຽດໃນບົດທີ 7.
ການຈັດປະເພດພື້ນຖານທີ່ສຸດຂອງ switchgear ແມ່ນໂດຍລະດັບແຮງດັນທີ່ມັນດໍາເນີນການ. ລະດັບແຮງດັນກໍານົດການລ້າງ insulation ທີ່ຕ້ອງການ, ລະດັບພະລັງງານ arc, ຂະຫນາດອຸປະກອນ, ແລະມາດຕະຖານການນໍາໃຊ້. ການຈັດປະເພດແຮງດັນມາດຕະຖານອຸດສາຫະກໍາແມ່ນ:
| ຫ້ອງຮຽນແຮງດັນ | ຊ່ວງແຮງດັນ | ຄໍາຮ້ອງສະຫມັກທົ່ວໄປ | ມາດຕະຖານປະຖົມ |
| ແຮງດັນຕໍ່າ (LV) | ສູງເຖິງ 1,000 V AC | ການແຜ່ກະຈາຍຂອງອາຄານ, ການຄວບຄຸມມໍເຕີ, ແຜງອຸດສາຫະກໍາ | IEC 61439, IEC 60947, UL 508A |
| ແຮງດັນປານກາງ (MV) | 1 kV – 52 kV | ການແຈກຢາຍຂັ້ນຕົ້ນ, ການສະຫນອງອຸດສາຫະກໍາ, ໂຄງການ RE | IEC 62271-100 / -200 / -202 |
| ແຮງດັນສູງ (HV) | 52 kV – 800 kV | ສະຖານີຍ່ອຍສາຍສົ່ງ, ຕາຂ່າຍໄຟຟ້າເຊື່ອມຕໍ່ກັນ | IEC 62271-100 / -203, IEEE C37 |
| ແຮງດັນສູງສູງສຸດ (UHV) | ສູງກວ່າ 800 kV | ກະດູກສັນຫຼັງການສົ່ງສັນຍານ HVDC/HVAC ທາງໄກ | IEC 62271 (ພິເສດ) |
ຕາຕະລາງ 3 — ການຈັດປະເພດ Switchgear ຕາມລະດັບແຮງດັນ
ໝາຍເຫດ:ຄໍານິຍາມຂອງ "ແຮງດັນປານກາງ" ແລະ "ແຮງດັນສູງ" ແຕກຕ່າງກັນລະຫວ່າງອົງການມາດຕະຖານແລະສົນທິສັນຍາໃນພາກພື້ນ. ໃນຄໍາສັບຂອງ IEC, HV ກວມເອົາແຮງດັນທັງຫມົດຂ້າງເທິງ 1 kV, ມີຄວາມແຕກຕ່າງຕື່ມອີກລະຫວ່າງ "ແຮງດັນສູງ" (1-52 kV, ບາງຄັ້ງເອີ້ນວ່າ MV ໂດຍຜູ້ປະຕິບັດ) ແລະ "ແຮງດັນພິເສດ" (EHV) ສູງກວ່າ 52 kV. ເອກະສານສີຂາວນີ້ໃຊ້ສົນທິສັນຍາຜູ້ປະຕິບັດ: LV ≤1 kV; MV = 1–52 kV; HV = 52–800 kV.
ນອກເຫນືອຈາກລະດັບແຮງດັນ, switchgear ຍັງຖືກຈັດປະເພດຕາມຂະຫນາດທີ່ສໍາຄັນອື່ນໆ:
| ຂະໜາດ | ໝວດໝູ່ |
| ຂະຫນາດກາງ insulation | ປ້ອງກັນອາກາດ (AIS), ອາຍແກັສ SF₆ (GIS), ສູນຍາກາດ, ນໍ້າມັນ (ມໍລະດົກ), ໄຟຟ້າແຂງ |
| ປະເພດການປິດລ້ອມ | ຫຸ້ມດ້ວຍໂລຫະ, ປອກໂລຫະ, ປະເພດ Cubicle, ປະເພດເປີດ (ກາງແຈ້ງ) |
| ສື່ກາງລົບກວນ | ລະເບີດອາກາດ, ນ້ຳມັນ, ສູນຍາກາດ, SF₆, CO₂ / ອາກາດສະອາດ (ເກີດໃໝ່) |
| ພາຍໃນ / ນອກ | indoor switchgear (ສະພາບແວດລ້ອມຄວບຄຸມ); ສະຫຼັບເກຍກາງແຈ້ງ (ການກໍ່ສ້າງກັນຝົນ) |
| ແກ້ໄຂໄດ້ / ຖອນໄດ້ | ເບກເກີທີ່ຕິດຢູ່ຄົງທີ່ (ລາຄາຖືກກວ່າ, ຢືດຢຸ່ນໜ້ອຍ) ທຽບກັບເບກເກີທີ່ສາມາດຖອນໄດ້/ຖອດອອກໄດ້ (ການບຳລຸງຮັກສາງ່າຍກວ່າ, ການປ່ຽນເຄື່ອງຮ້ອນ) |
ຕາຕະລາງ 4 — ຂະໜາດການຈັດປະເພດ Switchgear ເພີ່ມເຕີມ
ສະຫຼັບ ແຮງດັນຕ່ໍາດໍາເນີນການຢູ່ທີ່ແຮງດັນຂອງລະບົບສູງເຖິງ 1,000 V AC (ຫຼື 1,500 V DC), ກວມເອົາຂັ້ນຕອນສຸດທ້າຍຂອງການແຈກຢາຍພະລັງງານໃຫ້ກັບຜູ້ໃຊ້ສຸດທ້າຍ. LV switchgear ເປັນຈໍານວນຫລາຍທີ່ສຸດໂດຍການນັບຫົວຫນ່ວຍຂອງປະເພດ switchgear ໃດ - ພັນລ້ານຫນ່ວຍຖືກຕິດຕັ້ງໃນທົ່ວໂລກຢູ່ໃນອາຄານທີ່ຢູ່ອາໄສ, ການຄ້າ, ແລະອຸດສາຫະກໍາ, ສູນຂໍ້ມູນ, ໂຮງຫມໍ, ແລະໂຮງງານຜະລິດ. ເຖິງວ່າຈະມີລະດັບແຮງດັນຕ່ໍາ, LV switchgear ແມ່ນບໍ່ງ່າຍດາຍ; ລະບົບ LV ທີ່ທັນສະ ໄໝ ຕ້ອງຈັດການກະແສຄວາມຜິດອັນໃຫຍ່ຫຼວງ, ສະພາບແວດລ້ອມປະສົມກົມກຽວທີ່ສັບສົນ, ຄວາມຫນາແຫນ້ນສູງຂອງການໂຫຼດທີ່ເຊື່ອມຕໍ່, ແລະຄວາມຕ້ອງການດ້ານຄຸນນະພາບພະລັງງານແລະການຄຸ້ມຄອງພະລັງງານທີ່ຊັບຊ້ອນເພີ່ມຂຶ້ນ.
ການປະກອບ switchgear ແລະ controlgear ແຮງດັນຕ່ໍາ (LVSCA), ກໍານົດໂດຍ IEC 61439, ປົກກະຕິແລ້ວປະກອບດ້ວຍອົງປະກອບທີ່ເປັນປະໂຫຍດດັ່ງຕໍ່ໄປນີ້:

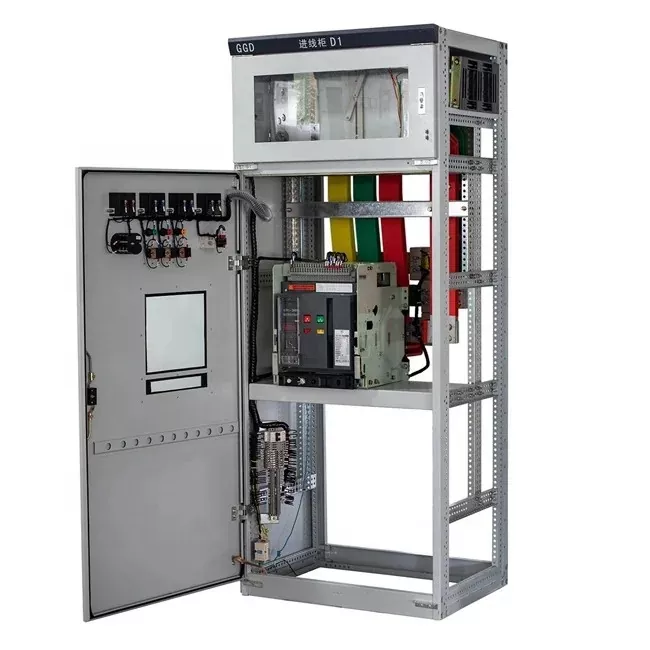

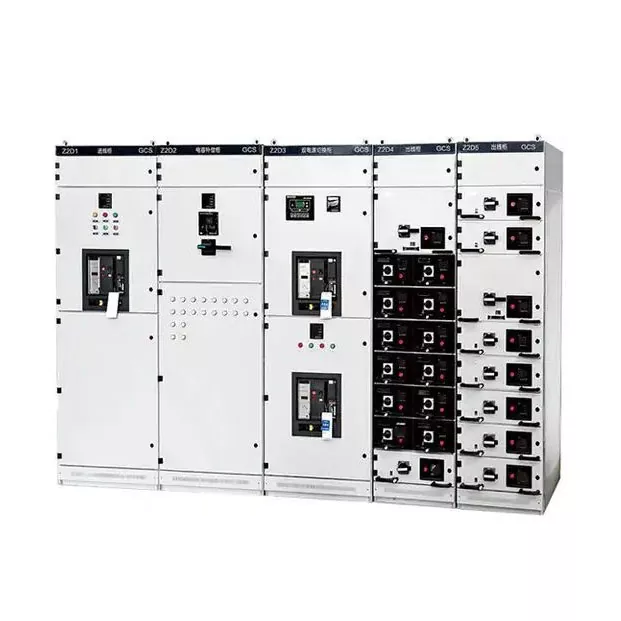

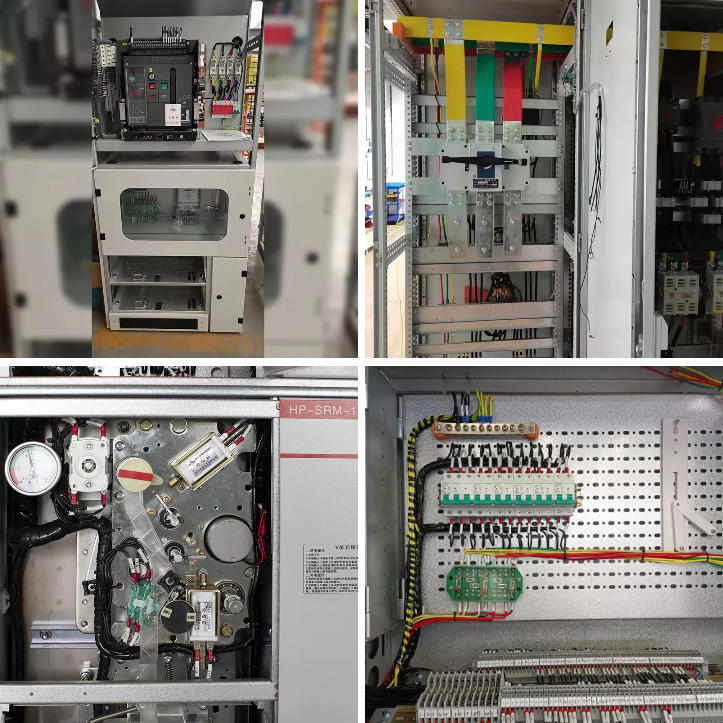

ຮູບທີ 1 — ເຄື່ອງສະວິດການແຜ່ກະຈາຍຕົ້ນຕໍແຮງດັນຕໍ່າ
IEC 61439 ກຳນົດຫຼາຍປະເພດຂອງສະຫຼັບເກຍແຮງດັນຕ່ຳ ແລະເຄື່ອງປະກອບອຸປະກອນຄວບຄຸມ (LVSCAs) ໂດຍອີງໃສ່ໂຄງສ້າງ ແລະລັກສະນະການເຮັດວຽກຂອງພວກມັນ:
| ພາລາມິເຕີ | ຄຳອະທິບາຍ ແລະຄ່າປົກກະຕິ |
| ລະດັບແຮງດັນ (Ue) | ແຮງດັນການດໍາເນີນງານຂອງອຸປະກອນປະກອບ. ຄ່າທົ່ວໄປ: 230/400 V, 400/690 V, 1,000 V. |
| ອັນດັບປັດຈຸບັນ (ໃນ) | ກະແສໄຟຟ້າຢ່າງຕໍ່ເນື່ອງສູງສຸດ, ການປະກອບສາມາດປະຕິບັດໄດ້ໂດຍບໍ່ມີການເກີນຂອບເຂດຈໍາກັດອຸນຫະພູມ. ຊ່ວງ: 63 A ຫາ 6,300 A. |
| ທົນຕໍ່ວົງຈອນສັ້ນ (Icw) | ສູງສຸດແລະໄລຍະສັ້ນທົນທານຕໍ່ປະຈຸບັນ. ຄ່າປົກກະຕິ: 25 kA, 50 kA, 80 kA (1 s ຫຼື 3 s). |
| ຄວາມອາດສາມາດແຕກຫັກ (Icu / Ics) | Ultimate (Icu) ແລະການບໍລິການ (Ics) ຄວາມສາມາດໃນການຕັດວົງຈອນສັ້ນຂອງ breakers ວົງຈອນ. ຕ້ອງເກີນກະແສຄວາມຜິດທີ່ຄາດໄວ້ສູງສຸດຢູ່ທີ່ຈຸດຕິດຕັ້ງ. |
| ລະດັບການປົກປ້ອງ (IP) | IP3X ຕໍາ່ສຸດທີ່ສໍາລັບອຸດສາຫະກໍາພາຍໃນ; IP54 ຫຼື IP65 ສໍາລັບສະພາບແວດລ້ອມກາງແຈ້ງຫຼືຮ້າຍແຮງຕໍ່ IEC 60529. |
| ຮູບແບບການແຍກພາຍໃນ | IEC 61439 ແບບຟອມ 1-4b ກໍານົດການແຍກລະຫວ່າງຫນ່ວຍງານທີ່ເປັນປະໂຫຍດແລະ busbars. ຮູບແບບທີ່ສູງຂຶ້ນປັບປຸງຄວາມປອດໄພ ແລະການຄວບຄຸມຄວາມຜິດ. |
ຕາຕະລາງ 5 — ຕົວກໍານົດການດ້ານວິຊາການຂອງປຸ່ມ LV Switchgear

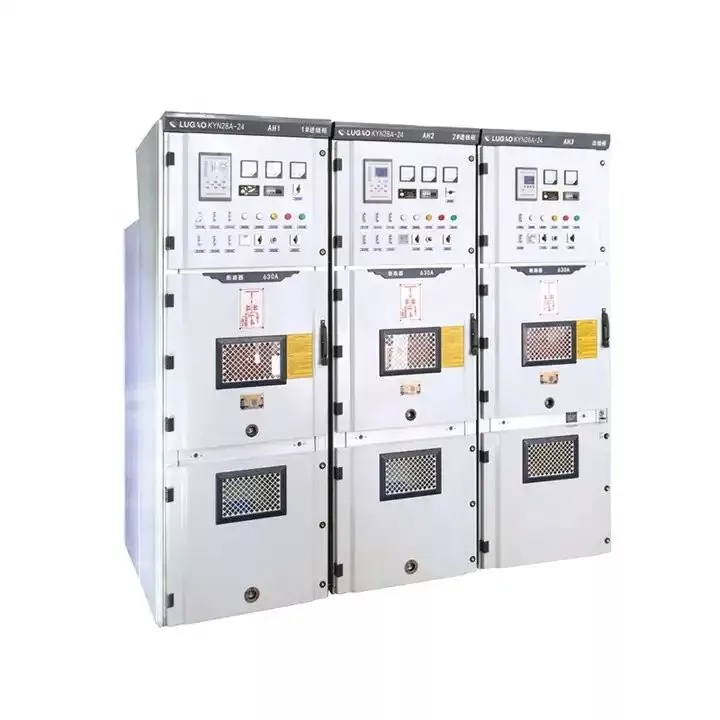

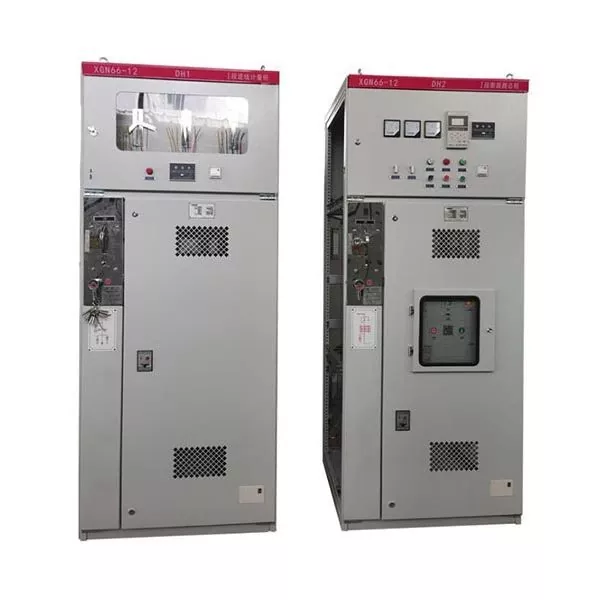

ສະຫຼັບ ແຮງດັນຂະຫນາດກາງດໍາເນີນການຢູ່ໃນລະດັບຂອງ 1 kV ກັບ 52 kV ແລະເປັນຕົວແທນຂອງສະຫຼັບຕົ້ນຕໍແລະລະດັບການປົກປ້ອງສໍາລັບເຄືອຂ່າຍການກະຈາຍພະລັງງານ. ມັນຖືກພົບເຫັນຢູ່ໃນສະຖານີຮອງຂອງສະຖານີສົ່ງໄຟຟ້າຫຼາຍ, ໃນສະຖານີຍ່ອຍການແຈກຢາຍຕົ້ນຕໍ, ໃນສະຖານທີ່ອຸດສາຫະກໍາຂະຫນາດໃຫຍ່, ຢູ່ຈຸດເຊື່ອມຕໍ່ຂອງໂຮງງານພະລັງງານທົດແທນ, ແລະພາຍໃນສະຖານີຍ່ອຍຂອງຫມໍ້ແປງປະເພດກ່ອງ. MV switchgear ກໍານົດຄວາມໄວການລ້າງຄວາມຜິດ, ການເລືອກປ້ອງກັນ, ແລະຄວາມຍືດຫຍຸ່ນໃນການດໍາເນີນງານຂອງເຄືອຂ່າຍການແຈກຢາຍ.
ພາກສ່ວນ MV ກໍາລັງດໍາເນີນການຫັນປ່ຽນເຕັກໂນໂລຢີທີ່ສໍາຄັນທີ່ສຸດຂອງປະເພດ switchgear ໃດ, ຂັບເຄື່ອນໂດຍໄລຍະອອກຈາກອາຍແກັສ SF₆, ການເຊື່ອມໂຍງຂອງການປົກປ້ອງແລະການຕິດຕາມດິຈິຕອນ, ແລະຄວາມຮຽກຮ້ອງຕ້ອງການຂອງສະຖາປັດຕະຍະກໍາຕາຂ່າຍໄຟຟ້າອັດສະລິຍະ.
| ປະເພດການກໍ່ສ້າງ | ລັກສະນະ & ຄໍາຮ້ອງສະຫມັກ |
| Switchgear ຫຸ້ມດ້ວຍໂລຫະ | ພາກສ່ວນທີ່ມີຊີວິດທັງໝົດຖືກປິດລ້ອມຢູ່ພາຍໃນກ່ອງໂລຫະທີ່ເຮັດດ້ວຍດິນ, ມີຊ່ອງແຍກຕ່າງຫາກສໍາລັບ busbars, ອຸປະກອນສະຫຼັບ, ແລະສາຍເຊື່ອມຕໍ່. ມາດຕະຖານສໍາລັບການຕິດຕັ້ງ MV ພາຍໃນເຮືອນທີ່ທັນສະໄຫມ (IEC 62271-200). |
| ສະວິດເກຍໂລຫະ-Clad | ໝວດໝູ່ຍ່ອຍທີ່ມີສິ່ງກີດຂວາງໂລຫະອັນເຕັມທີ່ລະຫວ່າງພາກສ່ວນທີ່ມີຊີວິດທັງໝົດ ແລະຊ່ອງບັນຈຸ. ລະດັບສູງສຸດຂອງການບັນຈຸຄວາມຜິດພາຍໃນ (IEC 62271-200 LSC2B). |
| Cubicle-Type Switchgear | ແຜງ cubicles ທີ່ບໍ່ທົນທານຕໍ່ arc ປະກອບເຂົ້າໄປໃນ lineups. ປະຫຍັດກວ່າແຕ່ມີການປະຕິບັດຄວາມຜິດ arc ຕ່ໍາ. |
| ສະຫຼັບເກຍທີ່ມີ insulated ອາຍແກັສ (GIS) | ຊິ້ນສ່ວນທີ່ມີຊີວິດທັງໝົດທີ່ປິດຢູ່ໃນຝາປິດທີ່ເຕັມໄປດ້ວຍ SF₆ ຫຼືແກັສສຳຮອງ. ມີຄວາມຫນາແຫນ້ນສູງ, ເຫມາະສົມສໍາລັບການຕິດຕັ້ງພື້ນທີ່ຈໍາກັດ. |
| Air-Insulated Switchgear (AIS) | ໃຊ້ insulation ອາກາດພາຍໃນ enclosures ໂລຫະຫຼືໂຄງສ້າງເປີດ. ຮອຍຕີນທີ່ໃຫຍ່ກວ່າ ແຕ່ງ່າຍກວ່າ ແລະປະຫຍັດຄ່າໃຊ້ຈ່າຍ. |
Ring Main Unit (RMU) ແມ່ນເຄື່ອງປະກອບສະຫຼັບເກຍ MV ແບບອັດແໜ້ນ, ໂຮງງານຜະນຶກເຂົ້າກັນໄດ້ທີ່ອອກແບບມາສຳລັບເຄືອຂ່າຍການແຈກຢາຍອາຫານວົງແຫວນ — ມາດຕະຖານມາດຕະຖານສຳລັບລະບົບສາຍເຄເບີ້ນ MV ໃນຕົວເມືອງ ແລະເຂດຊານເມືອງ. ໂດຍປົກກະຕິ RMU ສະຫນອງສອງຕໍາແຫນ່ງສະຫຼັບວົງແຫວນບວກກັບຫນຶ່ງຫຼືຫຼາຍຕໍາແຫນ່ງ feeder transformer ກັບອຸປະກອນປ້ອງກັນ.
ຮູບທີ 2 — ໜ່ວຍແຫວນຫຼັກ (RMU): Compact MV Switchgear ສໍາລັບເຄືອຂ່າຍການແຈກຢາຍ
RMUs ມີຢູ່ໃນສອງຕົວແປຂອງ insulation ຕົ້ນຕໍ:
| ເຕັກໂນໂລຊີ | ຫຼັກການປະຕິບັດງານ | ຂໍ້ໄດ້ປຽບທີ່ສໍາຄັນ | ຂໍ້ຈໍາກັດ |
| ສູນຍາກາດ CB | Arc quenched ໃນຂວດ interrupter ສູນຍາກາດສູງ | ຊີວິດຍາວ (> 10,000 ການດໍາເນີນງານ), ບໍ່ມີອາຍແກັສ, ຫນາແຫນ້ນ, ການບໍາລຸງຮັກສາຕ່ໍາ | ຈໍາກັດ ≤52 kV |
| SF₆ CB | ການໄຫຼຂອງອາຍແກັສ extinguishes arc ຢູ່ໃນຫ້ອງຄວາມກົດດັນ | ຄວາມສາມາດຂັດຂວາງສູງ, insulation ທີ່ດີເລີດ, ຫນາແຫນ້ນ | GWP ສູງ (~23,500), ຄວາມກັງວົນກ່ຽວກັບສິ່ງແວດລ້ອມ, ການຕິດຕາມອາຍແກັສທີ່ຕ້ອງການ |
| Air-Blast CB | ຄວາມກົດດັນອາກາດສູງ extinguishes arc | ບໍ່ມີອາຍແກັສອັນຕະລາຍ, ເຫມາະສໍາລັບການນໍາໃຊ້ນອກ | ຂະຫນາດໃຫຍ່, ການບໍາລຸງຮັກສາສູງ, ສ່ວນໃຫຍ່ລ້າສະໄຫມ |
ຕາຕະລາງ 6 — ການປຽບທຽບເທກໂນໂລຍີ Breaker Circuit
| ພາລາມິເຕີ | ຂອບເຂດປົກກະຕິ / ຄ່າ |
| ລະດັບແຮງດັນ | 3.6 kV, 7.2 kV, 12 kV, 17.5 kV, 24 kV, 36 kV, 40.5 kV, 52 kV . |
| ຈັດອັນດັບປັດຈຸບັນປົກກະຕິ | 630 A, 1,250 A, 1,600 A, 2,000 A, 2,500 A, 3,150 A, 4,000 A. |
| ກະແສໄຟຟ້າລັດວົງຈອນ | 12.5 kA, 16 kA, 20 kA, 25 kA, 31.5 kA, 40 kA, 50 kA. |
| ທົນເວລາສັ້ນ | ໂດຍປົກກະຕິ 1 ວິນາທີ ຫຼື 3 ວິນາທີທີ່ປະເມີນກະແສໄຟຟ້າສັ້ນ |
| ແຮງດັນສາຍຟ້າຜ່າ (LIWV) | 60 kV (ຊັ້ນ 7.2 kV) ຫາ 250 kV (ຊັ້ນ 52 kV), ຕໍ່ IEC 62271-1 |
| ກົນໄກການດໍາເນີນງານ | ມໍເຕີທີ່ໃຊ້ພາກຮຽນ spring-charged (ມາດຕະຖານ); ທາງເລືອກຄູ່ມືຫຼື solenoid |
| ມາດຕະຖານທີ່ນຳໃຊ້ໄດ້ | IEC 62271-100, IEC 62271-200, GB/T 3906, ANSI C37.20 |
ຕາຕະລາງ 7 — ຂໍ້ມູນຈໍາເພາະທາງດ້ານວິຊາການຂອງ MV Switchgear
Switchgear ແຮງດັນສູງເຮັດວຽກຢູ່ທີ່ແຮງດັນຂອງລະບົບສູງກວ່າ 52 kV, ມີແຮງດັນທີ່ໃຊ້ທົ່ວໄປຂອງ 72.5 kV, 145 kV, 245 kV, 420 kV, ແລະ 550 kV. ອຸປະກອນນີ້ສ້າງໂຄງລ່າງສະວິດແລະການປົກປັກຮັກສາທີ່ສໍາຄັນຂອງເຄືອຂ່າຍສາຍສົ່ງຈໍານວນຫຼາຍ — ລະດັບພະລັງງານສູງທີ່ສຸດຂອງລະບົບພະລັງງານ, ຮັບຜິດຊອບສໍາລັບການຂົນສົ່ງພະລັງງານໄຟຟ້າຈໍານວນຫຼາຍໃນໄລຍະທາງໄກລະຫວ່າງສູນຜະລິດແລະສູນການໂຫຼດພາກພື້ນ.
ຜົນສະທ້ອນຂອງຄວາມລົ້ມເຫຼວຂອງ switchgear HV ແມ່ນຮ້າຍແຮງ: breaker ວົງຈອນ faulty ດຽວຢູ່ໃນສະຖານີສົ່ງໄຟຟ້າ 220 kV ທີ່ສໍາຄັນສາມາດຕັດການເຊື່ອມຕໍ່ຫຼາຍຮ້ອຍເມກາວັດຂອງການຜະລິດຫຼືການໂຫຼດ. ຄວາມເສຍຫາຍຂອງອຸປະກອນຈາກຄວາມຜິດຂອງກະແສໄຟຟ້າໃນລະດັບ HV ສາມາດເປັນໄພພິບັດແລະຄ່າໃຊ້ຈ່າຍ. ສະພາບການນີ້ອະທິບາຍເຖິງການປະຕິບັດທີ່ຕ້ອງການທີ່ສຸດແລະຄວາມຕ້ອງການການທົດສອບທີ່ເຂັ້ມງວດທີ່ HV switchgear ຕ້ອງຕອບສະຫນອງ.
ໃນເທກໂນໂລຍີ AIS, ອົງປະກອບຂອງ HV switchgear — breakers circuit, disconnectors, earthing switches, instrumental transformers — are installed in open-air structures with air provides insulation between live parts and earth. ສະຖານີຍ່ອຍ AIS ໄດ້ເປັນມາດຕະຖານສໍາລັບການປ່ຽນລະດັບສາຍສົ່ງມາເປັນເວລາຫຼາຍສິບປີ ແລະຍັງຄົງມີຢູ່ທົ່ວໄປໃນທົ່ວໂລກເນື່ອງຈາກຄວາມງ່າຍດາຍ, ຄ່າໃຊ້ຈ່າຍຕ່ໍາ, ແລະຄວາມງ່າຍຂອງການບໍາລຸງຮັກສາແລະການກວດກາ.
ສະຖານີຍ່ອຍ AIS ຕ້ອງການເນື້ອທີ່ດິນທີ່ສໍາຄັນເພື່ອຮັກສາການເກັບກູ້ຄວາມປອດໄພ. ສະຖານີຍ່ອຍ AIS ປົກກະຕິ 220 kV ອາດຈະຕ້ອງການ 1-3 ເຮັກຕາ, ມີການເກັບກູ້ຫຼາຍແມັດລະຫວ່າງໄລຍະແລະກັບແຜ່ນດິນໂລກ.
ໃນເທກໂນໂລຍີ GIS, ອົງປະກອບທີ່ມີຊີວິດທັງຫມົດແມ່ນຢູ່ພາຍໃນປິດປະທັບຕາ, SF₆-ຖັງອາລູມິນຽມກະບອກສູບທີ່ເຕັມໄປດ້ວຍອາຍແກັສ. ຄຸນສົມບັດ dielectric ຊັ້ນສູງຂອງ SF₆ ຊ່ວຍໃຫ້ການເກັບກູ້ໄລຍະຫາແຜ່ນດິນໂລກ ແລະໄລຍະຕໍ່ໄລຍະຖືກຫຼຸດລົງຢ່າງແຮງ, ຫຼຸດຮ່ອງຮອຍຂອງສະຖານີຍ່ອຍໃຫ້ເຫຼືອ 10-15% ຂອງພື້ນທີ່ AIS ທຽບເທົ່າ.
GIS ເປັນທີ່ນິຍົມໃນສະພາບແວດລ້ອມທີ່ມີຂໍ້ຈໍາກັດໃນອາວະກາດເຊັ່ນ: ສະຖານີຍ່ອຍໃຕ້ດິນໃນຕົວເມືອງ, ເວທີນອກຝັ່ງທະເລ, ສະຖານທີ່ສູງ, ແລະເຂດອຸດສາຫະກໍາທີ່ມີມົນລະພິດຫຼາຍ.
ຮູບທີ 3 — ສະຖານີສົ່ງໄຟຟ້າແຮງດັນສູງ Gas-Insulated Switchgear (GIS)
ສະຫຼັບເກຍປະສົມປະສົມປະສານຫຼາຍຫນ້າທີ່ຕົ້ນຕໍ (ຕົວຕັດວົງຈອນ, ຕົວຕັດການເຊື່ອມຕໍ່, ສະວິດໂລກ, ຫມໍ້ແປງປະຈຸບັນ) ພາຍໃນໂມດູນທີ່ເຕັມໄປດ້ວຍ SF₆ ຫນາແຫນ້ນດຽວ. ນີ້ສະຫນອງການຫຼຸດຜ່ອນຮອຍຕີນລະຫວ່າງກາງລະຫວ່າງ AIS ແລະ GIS, ໃນລາຄາລະຫວ່າງສອງ. HGIS ຖືກນໍາໃຊ້ເພີ່ມຂຶ້ນໃນການຂະຫຍາຍ brownfield ແລະການເພີ່ມຄວາມສາມາດທີ່ GIS ເຕັມແມ່ນຫ້າມຄ່າໃຊ້ຈ່າຍ.
ເຄື່ອງຕັດວົງຈອນ SF₆ puffer-type ຫຼືຕົນເອງລະເບີດແມ່ນເຕັກໂນໂລຊີ HV ເດັ່ນ. ການປັບປຸງການຕິດຕໍ່ເລຂາຄະນິດແລະການຄວບຄຸມ arc ຫຼຸດຜ່ອນພະລັງງານປະຕິບັດງານ, ເຮັດໃຫ້ກົນໄກການກະຕຸ້ນພາກຮຽນ spring ທີ່ເຊື່ອຖືໄດ້ແທນທີ່ຈະເປັນ actuators ໄຮໂດຼລິກ / pneumatic ຂະຫນາດໃຫຍ່. ຂັ້ນຕອນທາງເລືອກ SF₆ ສຳລັບ HV (ສ່ວນປະສົມ CO₂/O₂, ເຄື່ອງລົບກວນສູນຍາກາດ) ຍັງຢູ່ໃນລະຫວ່າງການຄົ້ນຄວ້າ, ໂດຍມີການນຳໃຊ້ທາງການຄ້າທີ່ຈຳກັດໃນປີ 2026.
| ພາລາມິເຕີ | Lugao HV Switchgear Specification |
| ຊ່ວງແຮງດັນ | 3,600 V – 40,500 V (ປະຕິບັດຕາມຄໍານິຍາມລະດັບແຮງດັນຂອງ IEC 62271-1) |
| ຈັດອັນດັບປັດຈຸບັນປົກກະຕິ | ເຖິງ 4,000 A |
| ທົນຕໍ່ວົງຈອນສັ້ນ | ສູງເຖິງ 50 kA (1 ວິນາທີທົນທານຕໍ່ໄລຍະສັ້ນ) |
| ປະເພດການປິດລ້ອມ | ຕູ້ຫຸ້ມດ້ວຍໂລຫະ insulated ຢ່າງເຕັມສ່ວນ; ການຕັ້ງຄ່າພາຍໃນແລະນອກ |
| ຂະຫນາດກາງ insulation | Air-insulated (AIS) / Solid-insulated; ມີການຕັ້ງຄ່າ SF₆ |
| ການປະຕິບັດຕາມມາດຕະຖານ | IEC 62271-100, IEC 62271-200, IEC 62271-1, GB/T 3906, ANSI/IEEE C37 Series |
| ການຢັ້ງຢືນ | CE, ISO, CCC; ປະເພດພາກສ່ວນທີສາມທົດສອບ |
ຕາຕະລາງ 8 — Lugao Power HV Switchgear Specifications Technical Specifications
ເມື່ອ breaker ວົງຈອນຕິດຕໍ່ແຍກຕ່າງຫາກພາຍໃຕ້ການໂຫຼດຫຼືຄວາມຜິດໃນປະຈຸບັນ, ພະລັງງານໄຟຟ້າສະຫນັບສະຫນູນ arc plasma ລະຫວ່າງຕິດຕໍ່ພົວພັນ. ອຸນຫະພູມສູງເຖິງ 5,000–20,000 K, ປະຈຸບັນຄວາມຜິດພາດຢ່າງເຕັມທີ່ຈົນກ່ວາ extinguished. ຄວາມສາມາດໃນການດັບໄຟຂອງເບກເກີ — ຄວາມໄວທີ່ຈະຂັດຂວາງທີ່ສູນປະຈຸບັນທໍາມະຊາດ — ກໍານົດປັດຈຸບັນຜິດພາດຂັດຂວາງສູງສຸດ (ຄວາມສາມາດທີ່ແຕກຫັກ) ແລະພະລັງງານປ່ອຍຜ່ານ.
ການຂັດຂວາງສື່ມວນຊົນ, ເລຂາຄະນິດຕິດຕໍ່, ແລະການອອກແບບກົນໄກການດໍາເນີນງານກໍານົດການປະຕິບັດ breaker ແລະຄວາມຕ້ອງການບໍາລຸງຮັກສາ.
| ຂະຫນາດກາງ | ຊ່ວງແຮງດັນ | ປະສິດທິພາບທີ່ແຕກຫັກ | ຜົນກະທົບຕໍ່ສິ່ງແວດລ້ອມ | ບໍາລຸງຮັກສາ | ທ່າອ່ຽງ |
| ສູນຍາກາດ | LV – 52 kV | ທີ່ດີເລີດ | ບໍ່ມີ | ຕໍ່າຫຼາຍ | ການຂະຫຍາຍຕົວ |
| ອາຍແກັສSF₆ | MV – HV | ທີ່ດີເລີດ | GWP 23,500 ⚠ | ຕ່ຳ (ຜະນຶກ) | ລະບຽບ ↓ |
| ອາກາດ (ACB) | LV | ດີ | ບໍ່ມີ | ປານກາງ | ໝັ້ນຄົງ |
| ນ້ຳມັນ (ເປັນຈຳນວນຫຼາຍ) | MV (ມໍລະດົກ) | ດີ | ຄວາມສ່ຽງໄຟໄຫມ້ | ສູງ | ມໍລະດົກ ↓ |
| CO₂ປະສົມ | MV–HV (dev) | ເກີດໃໝ່ | GWP ~1 | TBD | ໄລຍະ R&D |
ຕາຕະລາງ 9 — ການປຽບທຽບສື່ Arc-Quenching ໃນທົ່ວໝວດໝູ່ Switchgear
ກົດລະບຽບຂອງ EU F-Gas (EU 2024/573) ຍົກເລີກ SF₆ ສໍາລັບການຕິດຕັ້ງ MV ໃຫມ່ຈາກ 2030. ພາກພື້ນອື່ນໆກໍາລັງຮັບຮອງເອົາກົດລະບຽບທີ່ຄ້າຍຄືກັນ. ຄໍາຕອບອຸດສາຫະກໍາປະກອບມີ:
⚠ ບັນທຶກການຈັດຊື້
ສໍາລັບໂຄງການທີ່ມີອາຍຸ 20-30 ປີ, ການລະບຸເທັກໂນໂລຍີທີ່ບໍ່ມີ SF₆ ຫລີກລ້ຽງຄ່າໃຊ້ຈ່າຍໃນການທົດແທນຕົ້ນ. ເຄື່ອງສູນຍາກາດຂອງ Lugao Power ແລະສະຫຼັບເກຍ MV ທີ່ມີ insulated ແຂງສະຫນອງທາງເລືອກທີ່ສອດຄ່ອງ, ຫຼັກຖານໃນອະນາຄົດ. ມີສ່ວນຮ່ວມວິສະວະກໍາ Lugao ສໍາລັບການແກ້ໄຂທີ່ດີທີ່ສຸດທີ່ບໍ່ມີ SF₆.
| ພາລາມິເຕີ | ຄໍານິຍາມ & ຄວາມສໍາຄັນ |
| ລະດັບແຮງດັນ (Ur) | ແຮງດັນສູງສຸດຂອງລະບົບ switchgear ສາມາດເຮັດວຽກຢ່າງຕໍ່ເນື່ອງ. ຕ້ອງໃຊ້ແຮງດັນໄຟຟ້າສູງສຸດໃນການຕິດຕັ້ງ. |
| ປະເມີນຄ່າກະແສໄຟຟ້າລັດວົງຈອນ (Isc) | ຄວາມຜິດສູງສຸດໃນປະຈຸບັນ breaker ສາມາດລົບກວນທີ່ເຊື່ອຖືໄດ້. ຕ້ອງເກີນຄວາມຜິດຂອງລະບົບໃນອະນາຄົດ. |
| ລະດັບຄວາມທົນທານໄລຍະສັ້ນ (Icw) | ສະຫຼັບ ສູງສຸດໃນປະຈຸບັນສາມາດປະຕິບັດສໍາລັບເວລາທີ່ກໍານົດ (1 s ຫຼື 3 s) ໂດຍບໍ່ມີການເສຍຫາຍໂຄງສ້າງ. |
| ໃຫ້ຄະແນນກະແສປົກກະຕິ (Ir) | ປະຈຸບັນການໂຫຼດຢ່າງຕໍ່ເນື່ອງສູງສຸດພາຍໃນຂອບເຂດຈໍາກັດຄວາມຮ້ອນ, ມີຂອບສໍາລັບການຂະຫຍາຍການໂຫຼດ. |
| ລະດັບ insulation (LIWV / SIWV) | Lightning Impulse ທົນແລະສະຫຼັບ Impulse ທົນແຮງດັນ. ຕ້ອງປະສານສົມທົບກັບການປ້ອງກັນກະແສໄຟຟ້າ. |
| ການຈັດປະເພດ Arc ພາຍໃນ (IAC) | IEC 62271-200 ໝວດໝູ່ (A, B, AB) ກຳນົດການບັນຈຸທີ່ປອດໄພຂອງຂໍ້ບົກພ່ອງພາຍໃນ. |
| ການສູນເສຍຄວາມຕໍ່ເນື່ອງຂອງການບໍລິການ (LSC) | IEC 62271-200 LSC1/LSC2/LSC2B ໝວດໝູ່ກຳນົດວ່າອ່າວທີ່ຢູ່ຕິດກັນຍັງຄົງມີພະລັງໃນລະຫວ່າງການບຳລຸງຮັກສາຫຼືບໍ່. |
ຕາຕະລາງ 10 — ຕົວກໍານົດການດ້ານວິຊາການ Switchgear ທີ່ສໍາຄັນ
| ມາດຕະຖານ | ຮ່າງກາຍ | ຂອບເຂດ |
| IEC 62271-1 | IEC | ຂໍ້ມູນຈໍາເພາະທົ່ວໄປສໍາລັບ HV switchgear ແລະ controlgear — ຫ້ອງຮຽນແຮງດັນທັງຫມົດ. |
| IEC 62271-100 | IEC | ເຄື່ອງຕັດວົງຈອນ AC — ມາດຕະຖານ MV/HV CB ຫຼັກ. |
| IEC 62271-200 | IEC | ສະຫຼັບເກຍທີ່ປິດດ້ວຍໂລຫະ AC ສໍາລັບ 1 kV–52 kV — ເຄື່ອງປະກອບ MV. |
| IEC 62271-203 | IEC | ແກັສສະຫຼັບເກຍຫຸ້ມດ້ວຍໂລຫະທີ່ມີສນວນກັນອາຍແກັສ (GIS) ສໍາລັບ >52 kV — ການສົ່ງ GIS. |
| IEC 61439-1 / -2 | IEC | LV switchgear assemblies — ການກວດສອບການອອກແບບແລະການທົດສອບປົກກະຕິ. |
| ANSI/IEEE C37 Series | IEEE | ກວມເອົາເຄື່ອງຕັດວົງຈອນ AC HV (C37.04/06/09), MV switchgear (C37.20), ການທົດສອບ. |
| GB/T 3906 | SAC | ມາດຕະຖານຈີນສໍາລັບ switchgear 3.6-40.5 kV ໂລຫະ enclosed. ທຽບເທົ່າກັບ IEC 62271-200. |
| IEC 60947 Series | IEC | LV switchgear ແລະ controlgear — ມາດຕະຖານອຸປະກອນສໍາລັບ breakers, disconnectors, contactors. |
ຕາຕະລາງ 11 — ມາດຕະຖານສາກົນທີ່ສຳຄັນສຳລັບ Switchgear
| ຂັ້ນຕອນ | ກິດຈະກໍາ | ຄໍາຖາມທີ່ສໍາຄັນ & ຈັດສົ່ງ |
| 1 | ການວິເຄາະລະບົບ | ປະຕິບັດ / ທົບທວນການວິເຄາະວົງຈອນສັ້ນ. ກໍານົດຄວາມຜິດທີ່ເປັນໄປໄດ້ສູງສຸດໃນປະຈຸບັນໃນແຕ່ລະສະຖານທີ່. |
| 2 | Load & Voltage Definition | ກໍານົດປະຈຸບັນປົກກະຕິ, ແຮງດັນຂອງລະບົບ, ລະບຽບການແຮງດັນ, ຄວາມຕ້ອງການ OLTC ຖ້າມີ. |
| 3 | ການຄັດເລືອກເຕັກໂນໂລຊີ | ເລືອກລະດັບແຮງດັນ (LV/MV/HV), ກາງລົບກວນ (ສູນຍາກາດ/SF₆/ອາກາດ), ປະເພດການປິດລ້ອມ (AIS/GIS/ໂລຫະ-ປິດ), ການຕັ້ງຄ່າພາຍໃນ/ນອກ. |
| 4 | ຄໍານິຍາມມາດຕະຖານ | ກໍານົດມາດຕະຖານທີ່ກ່ຽວຂ້ອງ, ກໍານົດການຢັ້ງຢືນທີ່ຈໍາເປັນ (IEC, ANSI, CE, CCC, DNV, ແລະອື່ນໆ) ໃນ RFQ. |
| 5 | ການປະສານງານດ້ານການປົກປ້ອງ | ກໍານົດຫນ້າທີ່ relay, ການປະສານງານຂອງເວລາໃນປັດຈຸບັນ, ອະນຸສັນຍາການສື່ສານ (IEC 61850, Modbus, DNP3), ຄວາມຕ້ອງການ IAC / LSC. |
| 6 | ເງື່ອນໄຂຂອງສະຖານທີ່ | ກໍານົດອຸນຫະພູມ, ຄວາມສູງ, ຄວາມຊຸ່ມຊື່ນ, ມົນລະພິດ, ເຂດແຜ່ນດິນໄຫວ, ການຕິດຕັ້ງພາຍໃນ / ພາຍນອກ. ກໍານົດ derating & enclosure specs. |
| 7 | RFQ & ການປະເມີນຜົນ | ອອກຂໍ້ກໍາຫນົດດ້ານວິຊາການ. ປະເມີນຜົນການປະມູນ: ການປະຕິບັດຕາມ, ການທົດສອບປະເພດ, ການຈັດສົ່ງ, ການສະຫນັບສະຫນູນ, TCO. |
ຕາຕະລາງ 12 — ຂັ້ນຕອນການລະບຸສະເພາະຂອງ Switchgear ເຈັດຂັ້ນຕອນ ແລະຂະບວນການຈັດຊື້
| ເລືອກເຄື່ອງສູນຍາກາດ/ອິນຊູລິນ MV Switchgear ເມື່ອ… | ເລືອກ SF₆ GIS ເມື່ອ… |
| SF₆ ຫ້າມ ຫຼື ຄວບຄຸມ; ຫຼັກຖານໃນອະນາຄົດ, ຄວາມສ່ຽງຕໍ່ສິ່ງແວດລ້ອມຕໍ່າ; MV ≤ 40.5 kV; ບໍາລຸງຮັກສາຕ່ໍາ; ຄວາມມັກໃນລົ່ມ | ພື້ນທີ່ສະຖານທີ່ຖືກຈໍາກັດຢ່າງຮຸນແຮງ; ແຮງດັນ> 40.5 kV; ສະພາບແວດລ້ອມກາງແຈ້ງມີມົນລະພິດສູງ; ຂະຫຍາຍໄລຍະການບຳລຸງຮັກສາ; ການປະຕິບັດການຜະນຶກ hermetically |
ຕາຕະລາງ 13 — ຄູ່ມືການເລືອກເຕັກໂນໂລຊີ: Vacuum/SI vs SF₆ GIS
💡ຄວາມເຂົ້າໃຈຫຼັກ
ການວິເຄາະ TCO: ຕະຫຼອດຊີວິດການບໍລິການ 20 ປີ, SF₆ MV switchgear ການບໍາລຸງຮັກສາທັງຫມົດແລະຄ່າໃຊ້ຈ່າຍໃນທ້າຍຂອງຊີວິດເກີນທາງເລືອກ vacuum / ແຂງ - insulated ໂດຍ 15-25% (ລວມທັງການຟື້ນຕົວ SF₆). ການຄິດໄລ່ປະລິມານນີ້ກ່ອນຄໍາຫມັ້ນສັນຍາແມ່ນແນະນໍາຢ່າງແຂງແຮງ.
Lugao Power Co., Ltd.ເປັນບໍລິສັດຜູ້ຜະລິດຜູ້ຊ່ຽວຊານດ້ານການປ່ຽນແປງໄຟຟ້າ, ໝໍ້ແປງໄຟຟ້າ, ແລະສະຖານີໝໍ້ແປງແບບກ່ອງ. ໂດຍໄດ້ສຸມໃສ່ການອຸທິດຕົນກ່ຽວກັບອຸປະກອນການກະຈາຍພະລັງງານ, Lugao ໄດ້ພັດທະນາຄວາມຊໍານານດ້ານວິສະວະກໍາເລິກໃນທົ່ວລະດັບແຮງດັນໄຟຟ້າຢ່າງເຕັມທີ່ - ຈາກ switchgear ການແຜ່ກະຈາຍແຮງດັນຕ່ໍາໄປສູ່ຕູ້ທີ່ມີໂລຫະແຮງດັນສູງ - ໃຫ້ບໍລິການເຄື່ອງໃຊ້ໄຟຟ້າ, ຜູ້ຮັບເຫມົາ EPC, ຜູ້ປະກອບການອຸດສາຫະກໍາ, ແລະຜູ້ພັດທະນາໂຄງການພະລັງງານທົດແທນໃນທົ່ວຕະຫຼາດທົ່ວໂລກ.
ການສະຫນອງໂດຍກົງຈາກໂຮງງານປະສົມປະສານກັບຄວາມສາມາດ OEM ທີ່ເຂັ້ມແຂງ, ການປະຕິບັດຕາມມາດຕະຖານຫຼາຍ, ແລະທີມງານສະຫນັບສະຫນູນດ້ານວິຊາການທີ່ຕອບສະຫນອງສູງເຮັດໃຫ້ Lugao ເປັນຄູ່ຮ່ວມງານການສະຫນອງທີ່ຕ້ອງການສໍາລັບໂຄງການສາກົນທີ່ຕ້ອງການຄຸນນະພາບ, ການປະຕິບັດຕາມແລະລາຄາທີ່ແຂ່ງຂັນ.

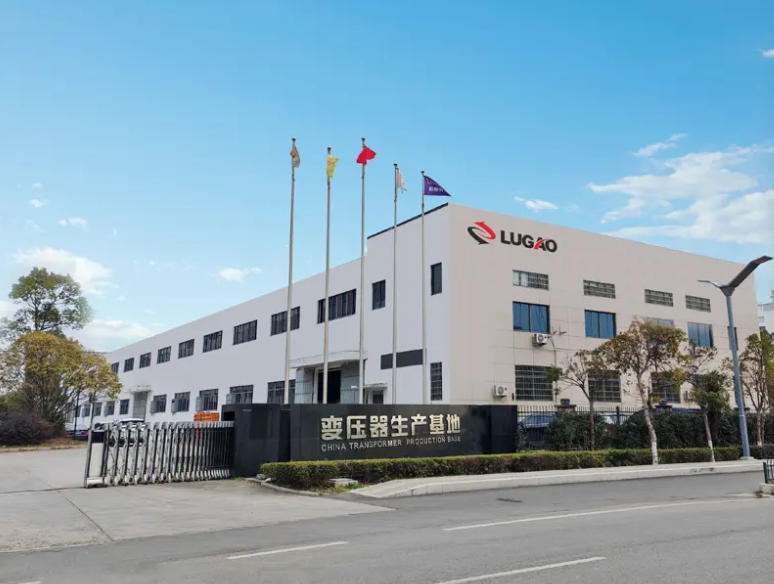

ຮູບທີ 4 — ບໍລິສັດ Lugao Power Co., Ltd. ໂຮງງານຜະລິດ
| ຜະລິດຕະພັນ | ຊ່ວງແຮງດັນ / ປະຈຸບັນ | ມາດຕະຖານ | ການຢັ້ງຢືນ |
| LV Main Distribution Board (MDB) | ເຖິງ 1,000 V / ເຖິງ 6,300 A | IEC 61439-1/-2, GB | CE, ISO, CCC |
| ສູນຄວບຄຸມມໍເຕີ LV (MCC) | ເຖິງ 1,000 V / ເຖິງ 4,000 A | IEC 61439-4, IEC 60947 | CE, ISO, CCC |
| MV Metal-Enclosed Switchgear | 3.6 kV – 40.5 kV / ເຖິງ 4,000 A | IEC 62271-200, GB/T 3906 | CE, ISO, CCC, Type-Tested |
| Ring Main Unit (RMU) | 12 kV – 40.5 kV | IEC 62271-200, IEC 62271-1 | CE, ISO, CCC, Type-Tested |
| ຕູ້ຫຸ້ມດ້ວຍໂລຫະທີ່ມີ insulated ຢ່າງເຕັມສ່ວນ | 12 kV – 40.5 kV / ເຖິງ 4,000 A | IEC 62271-200 | CE, ISO, Type-Tested |
| HV Switchgear | 3,600 V – 40,500 V / ເຖິງ 4,000 A, 50 kA | IEC 62271-100/-1, ANSI C37 | CE, ISO, CCC, Type-Tested |
| Custom / OEM Switchgear | ຕາມຂໍ້ມູນສະເພາະຂອງລູກຄ້າ | IEC / ANSI / GB / BS (ຕໍ່ໂຄງການ) | ຕາມຄວາມຕ້ອງການຂອງໂຄງການ |
ຕາຕະລາງ 14 — ຜະລິດຕະພັນຂອງ Lugao Power Switchgear
ການດໍາເນີນງານການຜະລິດແລະວິສະວະກໍາຂອງ Lugao Power ໄດ້ຮັບການຢັ້ງຢືນ ISO 9001, ມີລະບົບການຄຸ້ມຄອງຄຸນນະພາບ (QMS) ກວມເອົາທຸກຂັ້ນຕອນຂອງການເຮັດໃຫ້ຜະລິດຕະພັນທີ່ແທ້ຈິງ - ຈາກການກວດກາວັດສະດຸທີ່ເຂົ້າມາໂດຍຜ່ານການຄວບຄຸມຂະບວນການຜະລິດ, ການທົດສອບຜະລິດຕະພັນສໍາເລັດຮູບ, ແລະການສະຫນັບສະຫນູນຫລັງການຈັດສົ່ງ. QMS ປະກອບມີຂັ້ນຕອນການຄວບຄຸມສໍາລັບການທົບທວນຄືນການອອກແບບ, ຄຸນສົມບັດຂອງຜູ້ສະຫນອງ, ການຈັດການອຸປະກອນການທົດສອບການປັບທຽບ, ການປຸງແຕ່ງທີ່ບໍ່ສອດຄ່ອງ, ແລະການດໍາເນີນການແກ້ໄຂ.
ການທົດສອບປະເພດ — ດໍາເນີນຢູ່ໃນຫົວຫນ່ວຍຕົ້ນແບບຢູ່ໃນຫ້ອງທົດລອງການທົດສອບແຮງດັນສູງຂອງພາກສ່ວນທີສາມທີ່ໄດ້ຮັບການຮັບຮອງ — ກວດສອບວ່າການອອກແບບຕອບສະຫນອງຄວາມຕ້ອງການປະສິດທິພາບທີ່ກໍານົດໄວ້ທັງຫມົດ. ສາຍຜະລິດຕະພັນມາດຕະຖານຂອງ Lugao ຖືກທົດສອບປະເພດຕາມມາດຕະຖານ IEC ແລະ GB. ບົດລາຍງານການທົດສອບປະເພດຈາກຫ້ອງທົດລອງທີ່ໄດ້ຮັບການຍອມຮັບ (ລວມທັງ KEMA, TÜV Rheinland, SGS, CPRI, ແລະ CEPRI) ແມ່ນມີໃຫ້ສໍາລັບການທົບທວນຄືນເປັນສ່ວນຫນຶ່ງຂອງຊຸດເອກະສານເບື້ອງຕົ້ນ.
ການທົດສອບປະເພດສໍາລັບ MV switchgear (IEC 62271-200) ປະກອບມີ:
| ການທົດສອບປົກກະຕິ | ມາດຕະຖານ / ເງື່ອນໄຂການຍອມຮັບ |
| ຄວາມຖີ່ພະລັງງານທົນ | ແຮງດັນໄຟຟ້າທີ່ໃຊ້ໃນລະດັບ insulation ລະດັບສໍາລັບ 1 ນາທີ — ບໍ່ມີ flashover ຫຼື disruptive discharge |
| ຄວາມຕ້ານທານ insulation | ການທົດສອບ Megger ທີ່ 2.5 kV ຫຼື 5 kV DC; ຜົນໄດ້ຮັບເມື່ອປຽບທຽບກັບເສັ້ນພື້ນຖານ ແລະລະດັບການຍອມຮັບຂັ້ນຕໍ່າ |
| ການທົດສອບການດໍາເນີນງານກົນຈັກ | breaker ວົງຈອນແລະ disconnector ກົນໄກການດໍາເນີນງານ cycled; ເວລາປະຕິບັດງານແລະການເດີນທາງທີ່ວັດແທກ |
| ການກວດສອບ interlocking | ການຕິດກັນດ້ານຄວາມປອດໄພທັງຫມົດ (ກົນຈັກແລະໄຟຟ້າ) ໄດ້ຮັບການຢັ້ງຢືນເພື່ອປ້ອງກັນການສະຫຼັບລໍາດັບທີ່ບໍ່ຖືກຕ້ອງ |
| ການທົດສອບການທໍາງານຂອງ Relay ປ້ອງກັນ | ທຸກໆຫນ້າທີ່ປ້ອງກັນທີ່ຖືກຕັ້ງຄ່າທົດສອບຕໍ່ກັບການຕັ້ງຄ່າ relay; ເວລາເດີນທາງຖືກຢືນຢັນເປັນສະເພາະ |
| ການກວດກາສາຍໄຟ ແລະການຄວບຄຸມວົງຈອນ | ການຄວບຄຸມທັງຫມົດແລະຄວາມຕໍ່ເນື່ອງຂອງສາຍໄຟຮອງ, polarity, ແລະ insulation ຢັ້ງຢືນຕໍ່ກັບຮູບແຕ້ມທີ່ໄດ້ຮັບການອະນຸມັດ |
| ການກວດສອບພາບ ແລະມິຕິ | ອົງປະກອບທັງໝົດ, ການຕິດສະຫຼາກ, ເຄື່ອງຫມາຍ busbar, ແລະການເຊື່ອມຕໍ່ໄດ້ຮັບການຢັ້ງຢືນຕໍ່ກັບຮູບແຕ້ມການຜະລິດທີ່ໄດ້ຮັບການອະນຸມັດ |
ຕາຕະລາງ 15 — ໂຄງການການທົດສອບພະລັງງານ Lugao Routine ສໍາລັບ Switchgear
ຄໍາຫມັ້ນສັນຍາຄຸນນະພາບ
ທຸກໆການຈັດສົ່ງຂອງ Lugao Power switchgear ແມ່ນມາພ້ອມກັບຊຸດເອກະສານດ້ານວິຊາການທີ່ສົມບູນ: ບົດລາຍງານການທົດສອບປົກກະຕິທີ່ມີຄ່າການວັດແທກແລະເງື່ອນໄຂການຍອມຮັບ, ປະເພດຂອງການອ້າງອິງໃບຢັ້ງຢືນການທົດສອບ, ໃບຢັ້ງຢືນວັດສະດຸ, ບັນທຶກການປັບຕົວສໍາລັບອຸປະກອນການທົດສອບ, ບັນທຶກການກວດສອບມິຕິ, ແລະຮູບແຕ້ມທີ່ສ້າງຂຶ້ນ. ການກວດກາພາກສ່ວນທີສາມແລະ FAT ເປັນພະຍານສາມາດຈັດລຽງຕາມການຮ້ອງຂໍ.
